基本信息
| 型号 | ZW8-12 (G) |
| 极数 | 3 |
| 类型 | 断路器 |
| 功能 | 常规断路器 |
| 证书 | ISO9001-2000, CE, CCC |
| 机械寿命 | 10,000次 |
| 触头开距 | 10-12mm |
| 超程 | 2.7-3.3mm |
| 重量 | 152(带 G 180)Kg |
| 相间中心距离 | 173.5-176.5mm |
| 商标 | VACEM |
| 原产地 | 中国温州 |
1.概述
ZW8-12(G)系列真空断路器为额定电压12kV,三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相同绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操作机构为CT23型弹簧储能操动机构，分为电动和手动两种。
断路器具有合闸涌流控制功能，满足控制及测量要求。
配电子控制单元，可实现“四遥”监控。
2.主要技术参数
| 项目 | 单位 | ZW8-12(G)/630-6.3kA | ZW8-12(G)/630-12.5kA | ZW8-12(G)/630-20kA |
| 额定电压 | kV | 12 | ||
| 额定电流 | A | 630 | ||
| 额定短路开断电流 | kA | 6.3 | 12.5 | 20 |
| 额定短路关合电流（峰值） | kA | 16 | 31.5 | 50 |
| 额定峰值耐受电流 | kA | 16 | 31.5 | 50 |
| 额定短时耐受电流 | kA | 6.3 | 12.5 | 20 |
| 额定绝缘水平1min工频耐受电压 | kV | 42 | ||
| 额定绝缘水平雷电冲击耐受电压（峰值） | kV | 75 | ||
| 额定操作顺序 | 分-0.3s-合分-180s-合分 | |||
| 机械寿命 | 次 | 10000 | ||
| 额定短路电流开断次数 | 次 | 30 | ||
| 操动机构额定合闸电压 | V | 110,220 | ||
| 操动机构额定分闸电压 | V | 110,220 | ||
| 触头开距 | mm | 11±1 | ||
| 超程（触头弹簧压缩长度） | mm | 3±0.3 | ||
| 三相分合闸不同期性 | ms | ≤2 | ||
| 触头合闸弹跳时间 | ms | ≤2 | ||
| 平均分闸速度 | m/s | 1.0±0.2 | ||
| 平均合闸速度 | m/s | 0.7±0.15 | ||
| 最高操作电压下分闸时间 | ms | 15-50 | ||
| 最低操作电压下分闸时间 | ms | 30-60 | ||
| 合闸时间 | ms | 25-50 | ||
| 各相主回路电阻 | μΩ | ≤120(带 G≤200) | ||
| 动静触头允许磨损累计厚度 | mm | 3 | ||
| 重量 | kg | 152(带 G 180) | ||
| 相间中心距离 | mm | 175±1.5 | ||

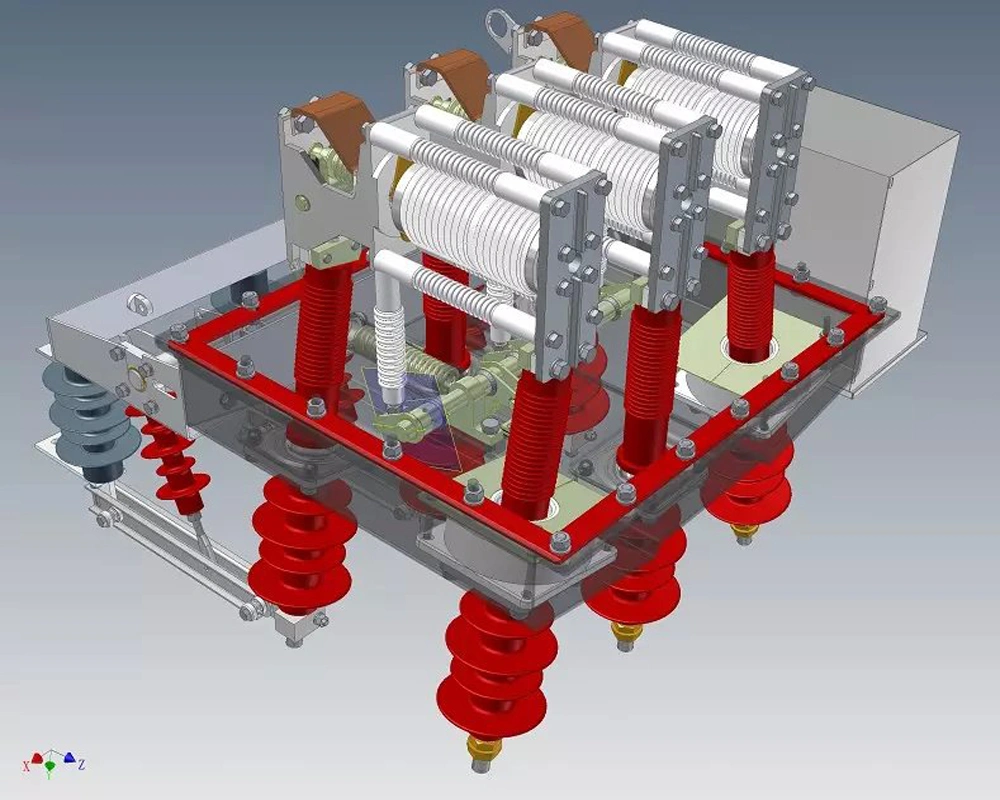

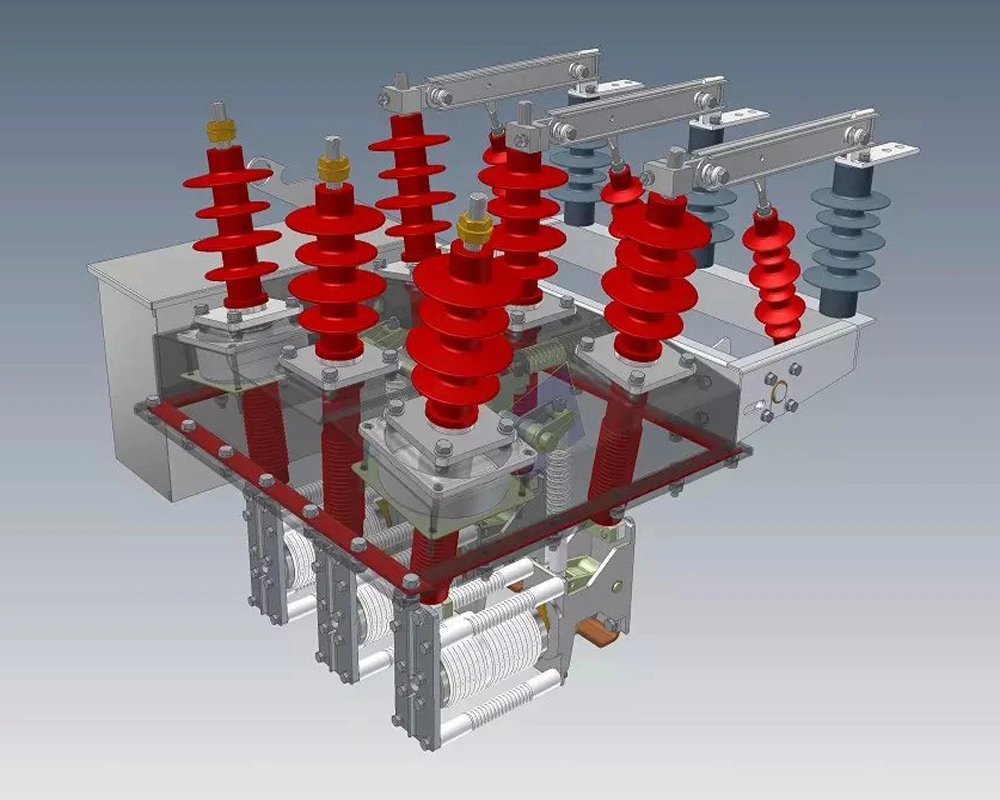

3.产品展示
