基本信息
| 型号 | ZW32-12(G)C |
| 极数 | 3 |
| 类型 | 断路器 |
| 功能 | 常规断路器 |
| 证书 | ISO9001-2000, CE, CCC |
| 短路开断次数 | 30 次 |
| 额定峰值耐受电流 | 50kA |
| 机械寿命 | 10,000 次 |
| 遥控距离 | 30m |
| 过流调整 | 2~10A |
| 商标 | VACEM |
| 原产地 | 中国温州 |
1.概述
ZW32-12C型户外高压真空自动重合器用于交流50Hz、电压12kVd的三相配电网络系统，该重合器是能够按照预定的开断和重合顺序在交流线路中自动进行开断和重合操作，并在其后自动复位或闭锁的自具控制保护功能的高压开关设备与分断器等配合使用，可以不靠另外控制系统实现配电自动化，这种系统可以快速分段和隔离故障，将停电范围缩至最小，是城农网改造的理想设备，重合器可根据用户的要求配装隔离开关等。
本断路器需配置电压互感器。
2.主要技术参数
| 项目 | 单位 | 参数 |
| 额定电压 | kV | 12 |
| 额定绝缘水平雷电冲击耐受电压（峰值） | kV | 75 |
| 额定绝缘水平1min工频耐受电压：干式 | kV | 42 |
| 额定绝缘水平1min工频耐受电压：湿式 | kV | 34 |
| 额定电流 | A | 200 400 630 |
| 额定短路开断电流 | kA | 12.5 16 20 |
| 额定操作顺序 | 分-0.3s-合分-180s-合分 | |
| 额定短路开断次数 | 次 | 30 |
| 额定短路关合电流（峰值） | kA | 50 |
| 额定峰值耐受电流 | kA | 50 |
| 额定短时耐受电流 | kA | 12.5 16 20 |
| 额定短路持续时间 | s | 4 |
| 额定操作电压下分闸时间 | ms | 15~50 |
| 合闸时间 | ms | 25~50 |
| 机械寿命 | 次 | 10000 |
| 额定操作电压及辅助回路额定控制电压 | V | ~220 ~110 ~24 |
| 额定电压下储能时间 | s | <10 |
| CT变比 | A | ()/5 |
| CT容量 | VA | 15 |
| PT输出电压 | V | ~220~110 ~24 |
| PT容量 | VA | 600 |
| 过流调节 | A | 2~10 |
| 延迟时间 | ms | 40~850 |
| 速断电流 | A | 18 |
| 遥控距离 | m | 30 |
| 储能电机额定输入功率 | W | 40 |

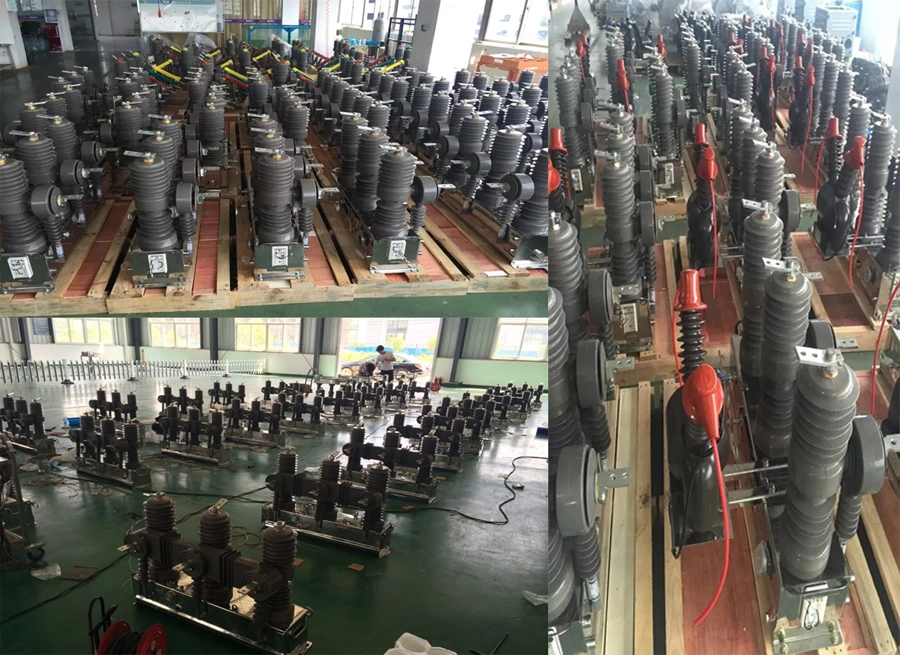

3.产品展示
