基本信息
| 型号 | ZW32-12(G) |
| 极数 | 3 |
| 类型 | 断路器 |
| 功能 | 常规断路器 |
| 证书 | ISO9001-2000, CE, CCC |
| 额定短路持续时间 | 4s |
| 机械寿命 | 10,000 次 |
| 触头开距 | 8-10mm |
| 接触行程 | 1.5-2.5mm |
| 重量 | 85, 125 (带 G) |
| 商标 | VACEM |
| 原产地 | 中国温州 |
1.概述
ZW32-12系列柱式户外真空断路器是50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
ZW32-12系列柱式户外真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流，由于加装了隔离刀，可明显断口，增加了安全系数。
2.主要技术参数
| 项目 | 单位 | ZW32-12(G)/400-12.5 | ZW32-12(G)/630-16 | ZW32-12(G)/630-20 |
| 额定电压 | kV | 12 | ||
| 额定电流 | A | 400 | 630 | 630 |
| 额定短路开断电流 | kA | 12.5 | 16 | 20 |
| 额定短路关合电流（峰值） | kA | 31.5 | 40 | 50 |
| 额定峰值耐受电流 | kA | 31.5 | 40 | 50 |
| 额定短时耐受电流 | kA | 12.5 | 16 | 20 |
| 额定短路持续时间 | S | 4 | ||
| 额定绝缘水平1min工频耐受电压 | kV | 相间，对地 42; 断口 48 | ||
| 额定绝缘水平雷电冲击耐受电压（峰值） | kV | 相间，对地 75; 断口85 | ||
| 额定操作顺序 | 分-0.3s-合分-180s-合分 | |||
| 额定短路电流开断次数 | 次 | 30 | ||
| 机械寿命 | 次 | 10000 | ||
| 额定操作电压（分合线圈） | V | DC220,110; AC220 | ||
| 动静触头允许磨损累计厚度 | mm | 3 | ||
| 过电流脱扣器额定电流 | A | 5 | ||
| 电流互感器电流比 | 200/5 400/5 600/5 | |||
| 触头开距 | mm | 9±1 | ||
| 触头超程 | mm | 2±0.5 | ||
| 平均分闸速度 | m/s | 1.2±0.3 | ||
| 平均合闸速度 | m/s | 0.6±0.2 | ||
| 分闸时间 | ms | 30~60 | ||
| 合闸时间 | ms | 20~40 | ||
| 合闸弹跳时间 | ms | ≤2 | ||
| 三相分合闸同期性 | ms | ≤2 | ||
| 各相回路直流电阻 | μΩ | ≤80 | ||
| 储能电机额定电压 | V | -220 | ||
| 储能电机额定功率 | W | 200 | ||
| 储能电机储能时间 | S | ≤8 | ||
| 重量 | Kg | 85, 125 (带 G) | ||

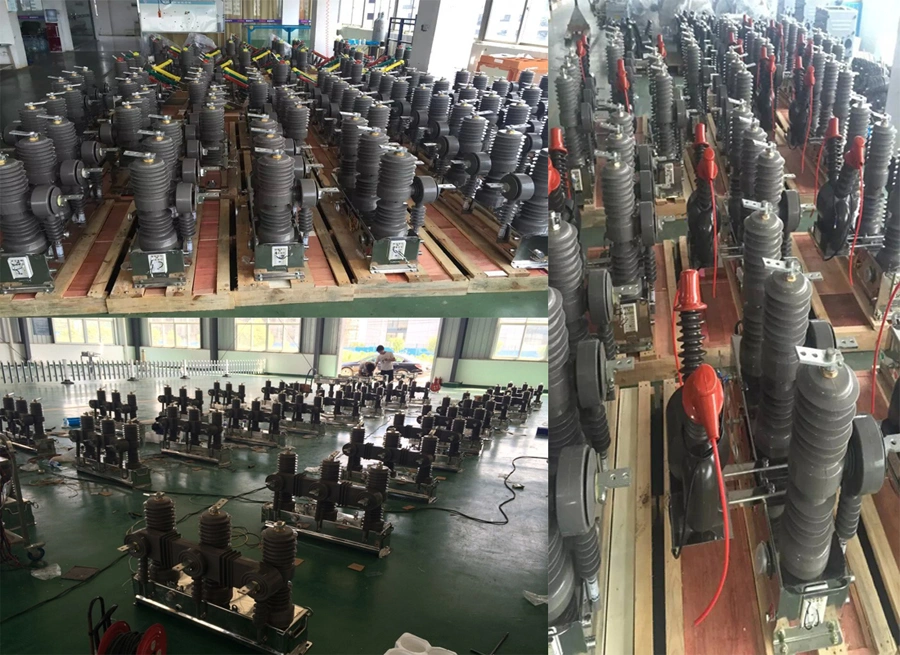

3.产品展示
