基本信息
| 型号 | ZW43-12(G) |
| 类型 | 断路器 |
| 功能 | 常规断路器 |
| 证书 | ISO9001-2000, CE, CCC |
| 额定短路持续时间 | 4s |
| 机械寿命 | 10,000 次 |
| 过电流脱扣器额定电流 | 5A |
| 触头开距 | 8-10mm |
| 重量 | 90Kg |
| 商标 | VACEM |
| 原产地 | 中国温州 |
1.概述
ZW43-12(G)系列户外高压交流真空断路器是ZW32型断路器的小型化产品，属于三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
2.主要技术参数
| 项目 | 单位 | ZW43-12(G)/630-16 | ZW43-12(G)/630-20 |
| 额定电压 | kV | 12 | |
| 额定电流 | A | 630 | |
| 额定短路开断电流 | kA | 16 | 20 |
| 额定短路关合电流（峰值） | kA | 40 | 50 |
| 额定峰值耐受电流 | kA | 40 | 50 |
| 额定短时耐受电流 | kA | 16 | 20 |
| 额定短路持续时间 | s | 4 | |
| 额定绝缘水平雷电冲击耐受电压（峰值） | kV | 相间，对地 75; 断口 85 | |
| 额定绝缘水平1min工频耐受电压 | kV | 相间，对地 42; 断口 48 | |
| 额定操作顺序 | 分-0.3s-合分-180-合分 (电动结构) | ||
| 额定短路电流开断次数 | 次 | 30 | |
| 机械寿命 | 次 | 10000 | |
| 额定操作电压（分合线圈） | V | DC220,110; AC220 | |
| 动静触头允许磨损累计厚度 | mm | 3 | |
| 过电流脱扣器额定电流 | A | 5 | |
| 电流互感器电流比 | 200/5 400/5 630/5 | ||
| 触头开距 | mm | 9±1 | |
| 触头超程 | mm | 2+1(-0.5) | |
| 平均分闸速度 | m/s | 1.2±0.2 | |
| 平均合闸速度 | m/s | 0.6±0.2 | |
| 分闸时间 | ms | 15~50 | |
| 合闸时间 | ms | 25~80 | |
| 合闸弹跳时间 | ms | ≤2 | |
| 三相分合闸同期性 | ms | ≤2 | |
| 各相回路直流电阻 | μΩ | ≤80 | |
| 储能电机额定电压 | V | DC/AC 220 | |
| 储能电机额定功率 | W | 70 | |
| 储能电机储能时间 | S | ≤8 | |
| 重量 | Kg | 90 | |

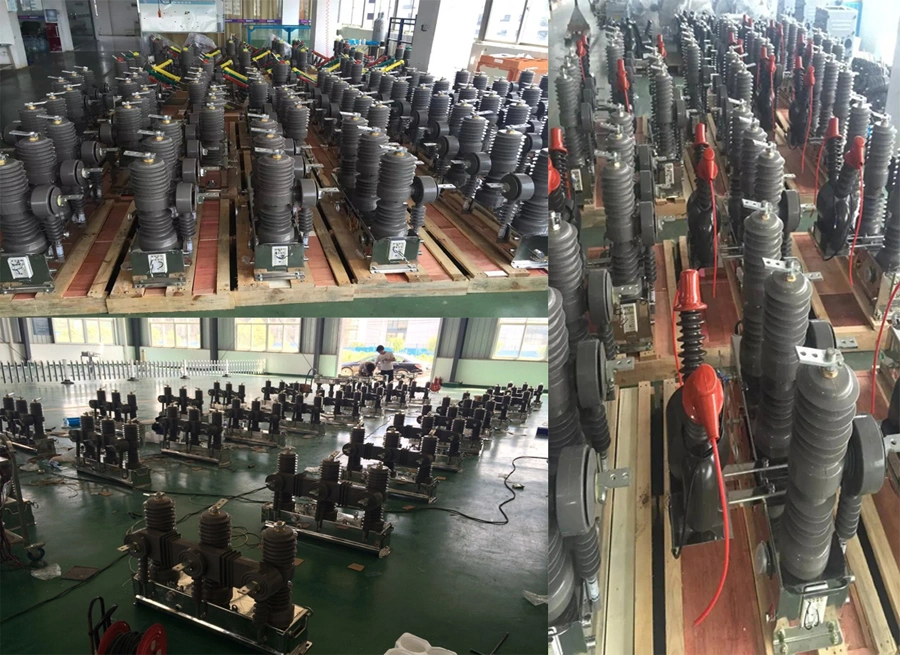

3.产品展示
4.国际博览会
