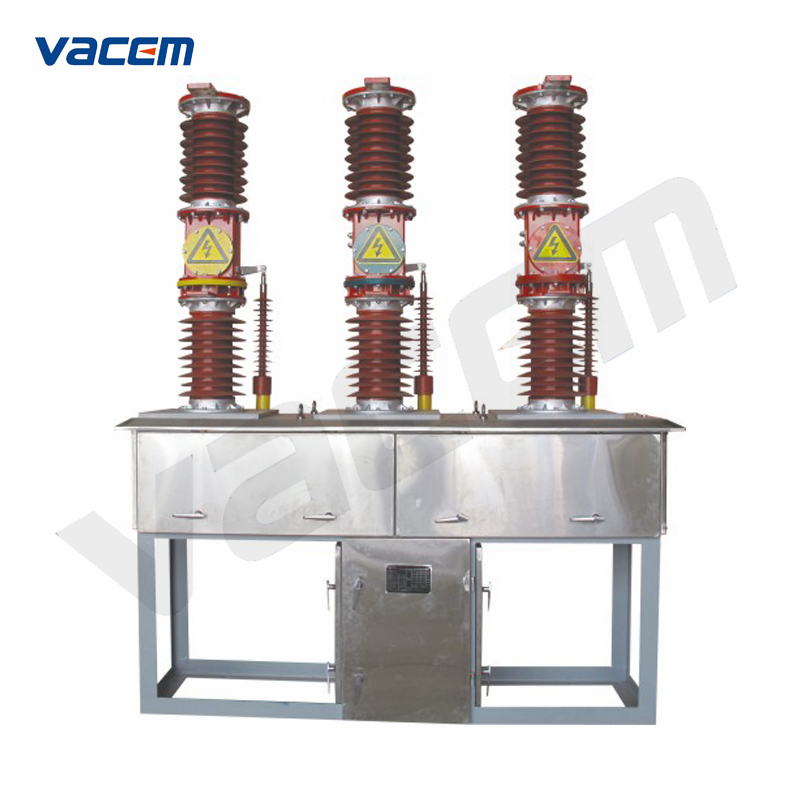

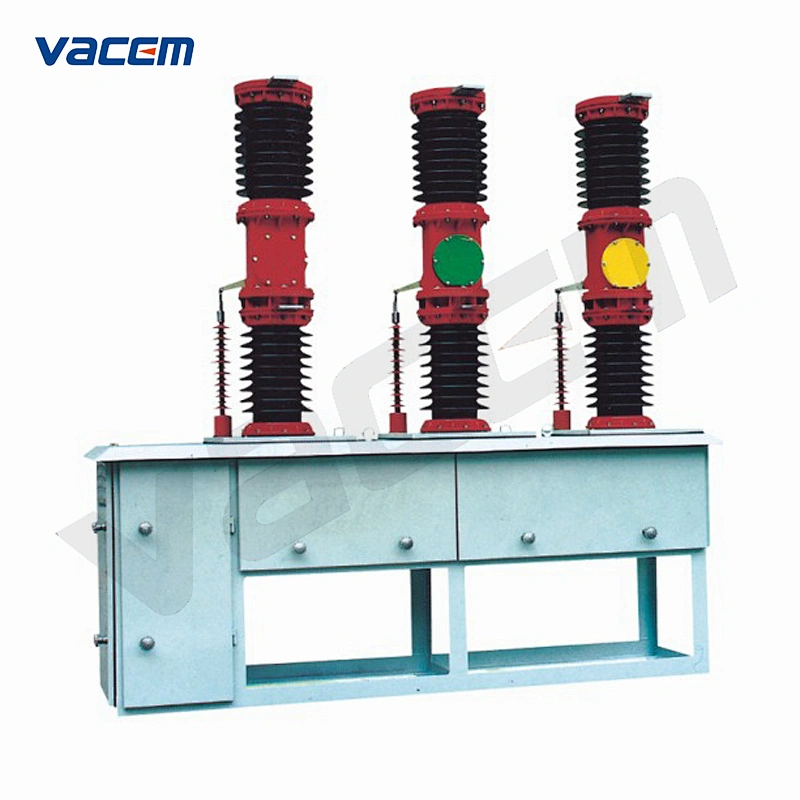

40.5kV户外高压真空断路器(柱上开关) (ZW7)

型号: ZW7-40.5kV
交货: FOB
最小起订量: 1 个

数量:

产品描述

基本信息

型号	ZW7-40.5kV
极数	3
类型	断路器
功能	常规断路器
证书	ISO9001-2000, CE, CCC
额定短路持续时间	4s
额定操作电压	220V
触头开距	20-24mm
机械寿命	6000 次
触头超程	4-6mm
商标	VACEM
原产地	中国温州

1.概述

ZW7-40.5kV型户外高压真空断路器系三相交流50Hz，额定电压为40.5kV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。ZW7-40.5kV型真空断路器，主要用于户外40.5kV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为硅胶绝缘件和瓷瓶支柱式两种；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶，适用于频繁操作的场所，并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长、安装维护方便等特点。

2.主要技术参数

项目	单位	参数
额定电压	kV	40.5
额定电流	A	1600	2000
额定短路开断电流	kA	25	31.5
额定短路关合电流（峰值）	kA	63	80
额定短时耐受（热稳定）电流	kA	25	31.5
额定峰值耐受（动稳定）电流	kA	63	80
额定短路持续时间	S	4
额定绝缘水平雷电冲击耐受电压（峰值）	kV	185
额定绝缘水平1min工频耐受电压：干式	kV	95
额定绝缘水平1min工频耐受电压：湿式	kV	80
额定操作顺序		分-0.3s-合分-180s-合分
额定短路开断电流开断次数	次	20
全开断时间（配弹簧操动机构）	ms	≤80
机械寿命	次	6000
额定操作电压	V	220
触头开距	mm	22±2
触头超程	mm	5±1
弹跳时间	ms	≤5
每相回路直流电阻	μΩ	≤120
断路器外形尺寸（长×高×宽）	mm	2335×2275×500
断路器带机构总重量	kg	1100
