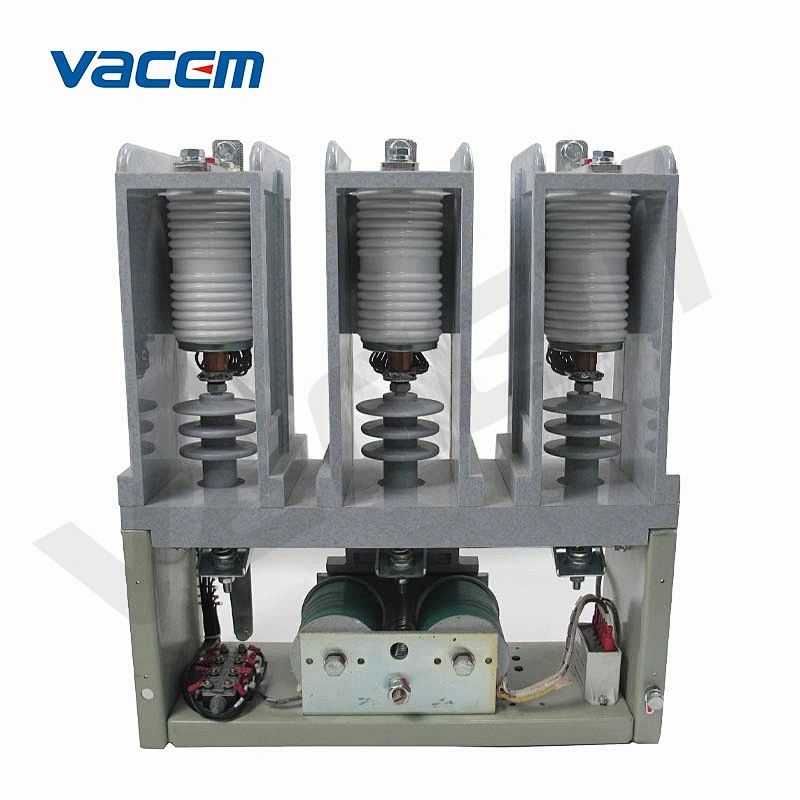

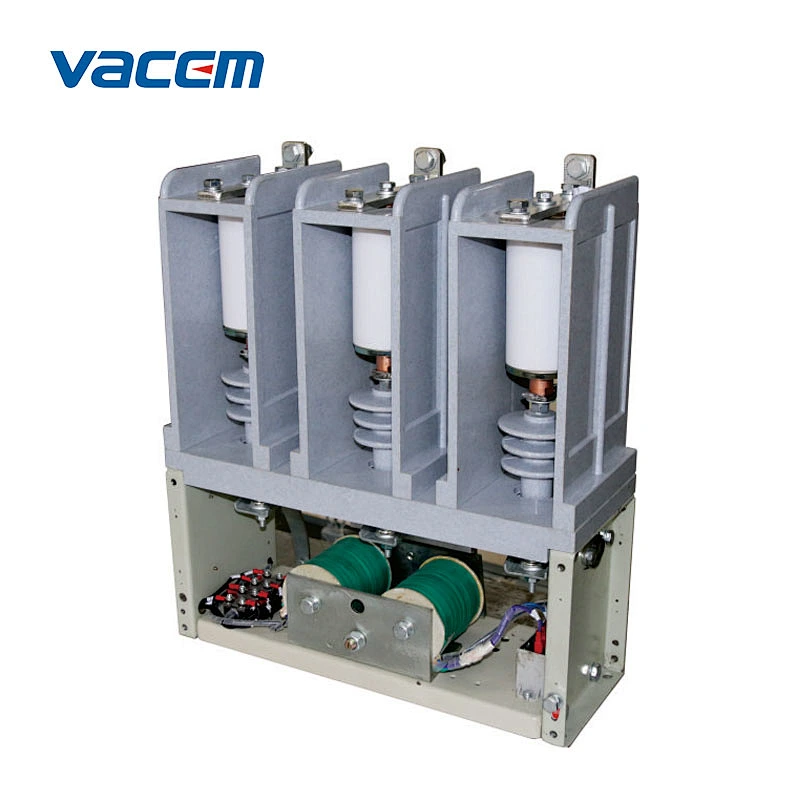

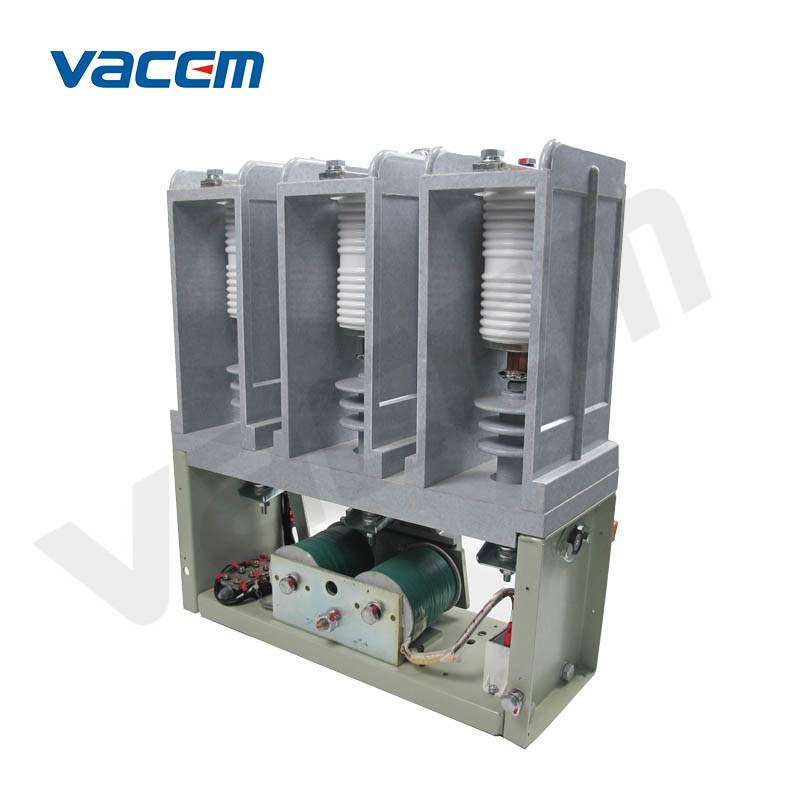

7.2-12kV 高压真空接触器 ( 高压成套开关 ) (VACG3)

基本信息

一、概述
VACG3 系列交流高压真空接触器（简称接触器）适用于交流50～60 Hz、额定电压7.2kV~12kV、额定工作电流达630A的电力系统中，起远距离合闸和开断电路的作用，适用于频繁运行的电动机和变压器。

二、正常使用条件

• 环境温度：-5℃～+40℃，24小时内平均值不超过+35℃。
• 海拔高度：不超过1000米。
• 大气条件：＋40℃时空气相对湿度不超过50%，温度越低空气相对湿度越高；最潮湿月份的月最低湿度不超过90%，应考虑温度变化对产品的冷凝作用。
• 污染程度：三级。
• 安装类别：安装类别为III。
• 安装条件：安装面与垂直面倾斜角度不大于15°。
• 冲击振动：无剧烈摇动、冲击和振动的地方。

三、构特点及工作原理
1. 整体结构、工作原理及工作特点
   接触器采用上下侧分别设置进线和出线的结构。这种方式具有结构清晰、安装维护方便的优点。真空灭弧室的活动导电杆通过软连接连接到下部出线端子，形成主电路的通路。绝缘棚与动力导电杆和驱动机构连接，并与地面绝缘。绝缘棚的高压侧与真空灭弧室的动态导电杆内螺钉连接，并用软连接固定；另一侧连接操作机构。电磁旋转斜井驱动真空灭弧室动触头，实现开关操作。

2. 主要部件的结构、功能和原理
a. 真空灭弧室
 盖子采用95瓷绝缘材料制成的波纹陶瓷管。它具有蠕变时效距离长、机械强度高、耐热、耐冲击等优点。触头材料采用耐磨、低斩波电流的Cu-WC，在满足分断性能的同时，可降低分断时斩波电流引起的过电压，提高真空灭弧室的电气寿命。

b. 电磁系统
   考虑到实现牵引特性和逆变特性的配合，以及在运行中发挥低噪声和节电的优势，接触器采用直流双线圈运行系统。为了方便用户通信和操作，接触器配有整流装置。在电磁系统合闸初期，施加全电压，使合闸操作后驱动线圈保持串联动作。

c. 机械保持
   接触器闭合后，驱动线圈断电，通过机械锁定保持驱动。然后松开接触器。脱扣线圈电压在Us85%~110%范围内，能可靠脱扣接触器。


四、主要技术参数

五、订货须知
下单时应注明以下内容：
a. 产品名称、类型、数量。
b. 额定电压、额定电流、额定控制电源电压。
c. 所需的备件及数量。
d. 其他特殊要求，请注明并告知厂家
   在用户遵守运输、储存、安装规定的情况下，自制造厂发货给用户12个月以内，产品因制造质量不良而发生损坏或不能正常工作的条件下，制造商可免费为用户修理或更换。
