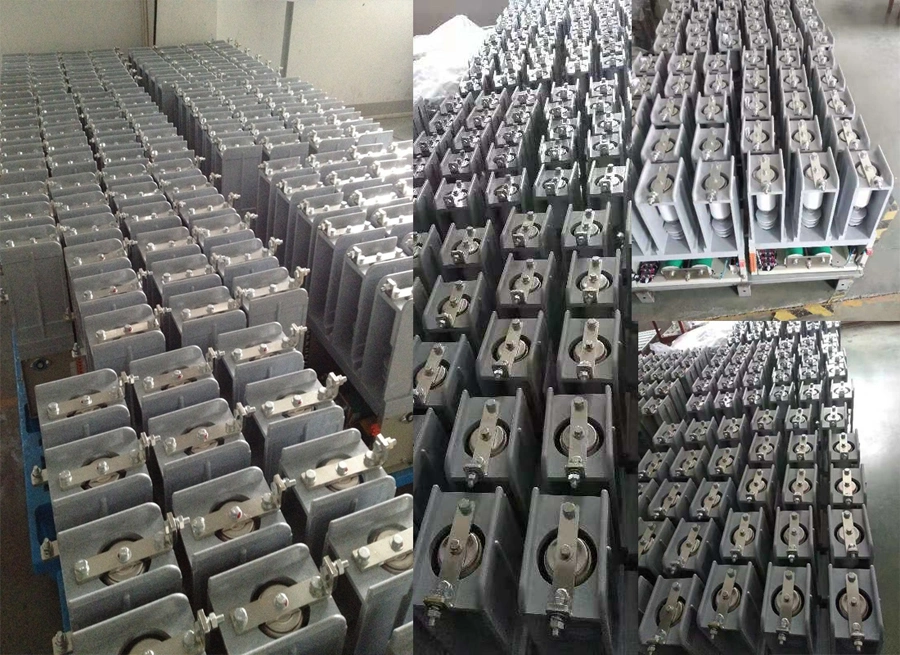

7.2kV 12kV 160A 250A 400A 630A 高压四极真空接触器 (VACG3)

型号: VACG3-160,250,400,630A/7.2(12)-4
交货: FOB
最小起订量: 1 个

数量:

产品描述

基本信息

型号	VACG3-160,250,400,630A/7.2(12)-4
证书	ISO9001, CE, CCC
额定操作频率	300 次/h
机械寿命	1,000,000 次
超程	最少:1.2mm
分闸时间	最多:120ms
合闸时间	最多:150ms
商标	VACEM
原产地	中国温州

1.概述

本系列接触器由结缘电框架、金属底座、传动轴及拐臂、电磁系统、永磁体、电源模块、辅助开关和真空灭弧室等部件组成。当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空灭弧室内主触头接通，同时辅助开关断开电磁线圈电源，转换为永磁体保持，当控制回路断开电源后，电源模块的储能电源对电磁线圈放电进行消磁，在分闸弹簧作用下，使主触头分断。

2.正常使用条件

a. 环境温度：-5℃～+40℃，24小时内平均值不超过+35℃。

b. 海拔高度：不超过1000米。

c. 大气条件：最潮湿月份的月最高湿度不超过90%，月平均最低温度为25℃，应考虑温度变化对产品的冷凝作用。

d. 冲击振动：无大范围的震动、冲击和振动。

e. 无爆炸危险，无腐蚀性气体，无雨夹雪。

f. 各地无雨雪

g. 污染程度：三级

h. 安装类型：III

i. 安装条件：安装面与垂直面夹角不大于15°。

3. 主要技术参数

项目	单位	VACG3-160~630/7.2-4				VACG3-160~630/12-4
主回路额定电压	kV	7.2				12
主回路额定电流	A	160	250	400	630	160	250	400	630
主回路接通能力	A/100次	1600	2500	4000	6300	1600	2500	4000	6300
主回路通断能力	A/25次	1280	2000	3200	5000	1280	2000	3200	5000
最大开断能力	A/3次	3200	3200	4000	6300	3200	3200	4000	6300
机械寿命	次	1,000,000
主回路工频耐受电压	kV	32				42
辅助电路工频耐受电压	kV	3
控制电路工频耐受电压	kV	2
额定操作频率	次/h	300
分闸时间	ms	≤120
合闸时间	ms	≤150
触头开距	mm	4±0.5				5±0.5
超程	mm	≥1.2	≥1.2	≥1.2	≥1.2	≥1.2	≥1.2	≥1.2	≥1.2
