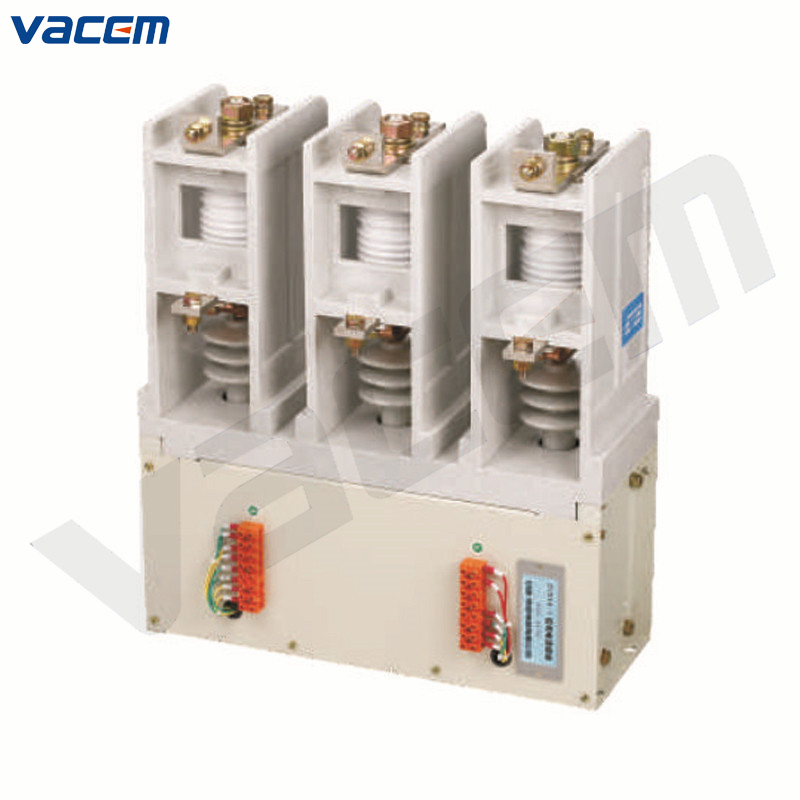

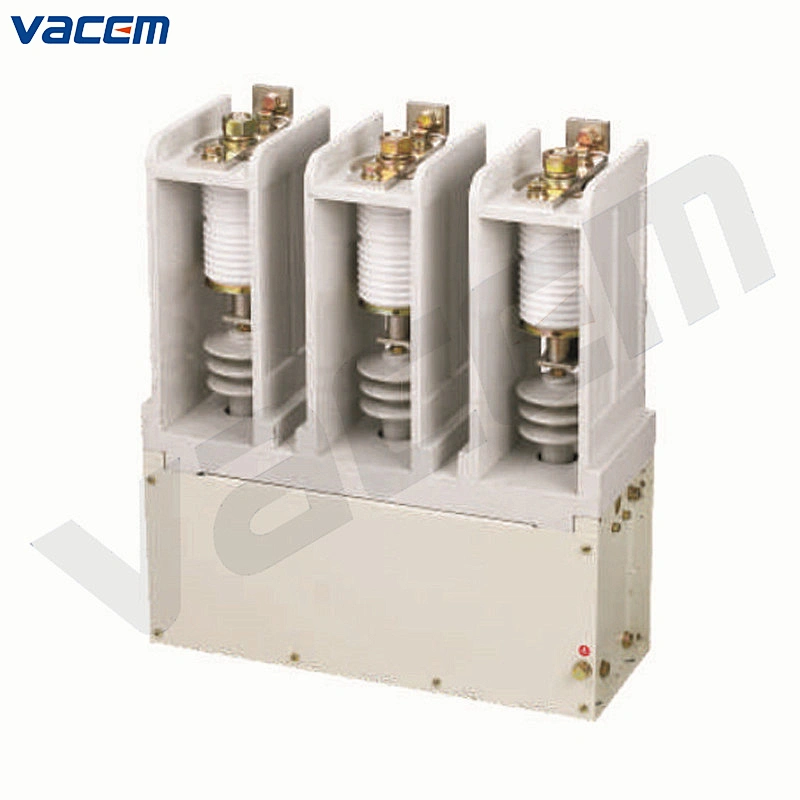

12kV永磁高压真空接触器（VACG3）

型号: VACG3-12kV-Y
交货: FOB
最小起订量: 1 个

数量:

产品描述

基本信息

型号	VACG3-12kV-Y
机械寿命	1,000,000 次
电寿命AC3	600,000 次
短时操作频率	1000 次
超程	1.2-1.8mm
商标	VACEM
原产地	中国温州

1.概述

本系列接触器由绝缘电框架，金属底座，转动轴及拐臂，电磁系统，永磁体，电源模块，辅助开关和真空灭弧室等部件组成。当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空灭弧室主触头接通，同时辅助开关断开电磁线圈电源，转换为永磁体保持，当控制回路断开电源后，电源模块的储能电源对电磁圈放电进行消磁，在分闸弹簧作用下，使主触头分断。

2.正常使用条件

a. 环境温度：-5℃～+40℃，24小时内平均值不超过+35℃。

b. 海拔高度：不超过1000米。

c. 大气条件：最潮湿月份的月最高湿度不超过90%，月平均最低温度为25℃，应考虑温度变化对产品的冷凝作用。

d. 冲击振动：无大范围的震动、冲击和振动。

e. 无爆炸危险，无腐蚀性气体，无雨夹雪。

f. 各地无雨雪

g. 污染程度：三级

h. 安装类型：III

i. 安装条件：安装面与垂直面夹角不大于15°。

3.主要技术参数

项目	单位	VACG3-160~630/7.2-Y				VACG3-160~630/12-Y
额定电压	kV	7.2				12
额定电流	A	160	250	400	630	160	250	400	630
接通能力	A/100次	1600	2500	4000	6300	1600	2500	4000	6300
分断能力	A/25次	1280	2000	3200	5040	1280	2000	3200	5040
极限能力	A/3次	3200	4000	4500	6000	3200	4000	4500	6000
工频耐受电压	kV	32				42
电寿命AC3	次	600,000
机械寿命	次	1,000,000
额定操作频率	次/h	300
短时操作频率	次/h	1000
机械锁扣操作频率	次/h	120
触头开距	mm	4±0.3				5±0.5
超程	mm	1.5±0.3
合闸时间	ms	≤30
分闸时间	ms	≤25
主回路电阻	μΩ	≤180	≤150	≤120	≤100	≤180	≤150	≤120	≤100
终端压力	N	>100	>100	>120	>180	>100	>100	>120	>180
