基本信息
| 型号 | VAC85-36 (40.5)kV |
| 极数 | 3 |
| 类型 | 断路器 |
| 功能 | 常规断路器 |
| 证书 | ISO9001-2000, CE |
| 额定电容器组开断电流 | 630A |
| 机械寿命 | 10,000次 |
| 触头开距 | 17-19mm |
| 超程 | 3-5mm |
| 超程触头允许磨损厚度 | 3mm |
| 商标 | VACEM |
| 原产地 | 中国温州 |
1.概述
VAC85-36(40.5)kV / T2000A-31.5kA型户内高压真空断路器，适用于三相交流50Hz，额定电压36(40.5)kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流，过载电流，故障电流之用。
断路器是与操作机构采用上下布置结构，有效地降低了断路器的深度。为这种新型断路器专门设计的弹簧操作机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式， 并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适合36(40.5)kV真空断路器的特性和要求。
2.主要技术参数
| 项目 | 单位 | 数据 |
| 额定电压 | kV | 36(40.5) |
| 额定绝缘水平1分钟工频耐受电压（有效） | kV | 95 |
| 额定绝缘水平雷电冲击耐受电压（峰值） | kV | 185 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 1250, 1600, 2000 |
| 4s额定短时耐受电流 | kA | 25, 31.5 |
| 额定峰值耐受电流 | kA | 63, 80 |
| 额定短路开断电流 | kA | 25, 31.5 |
| 额定短路关合电流 | kA | 63, 80 |
| 额定操作顺序 | O-0.3s-CO-180s-CO | |
| 额定短路开断电流分断次数 | 次 | 20 |
| 额定电容器组开断电流 | A | 630 |
| 机械寿命 | 次 | 10000 |
3.断路器整体调整后，应满足表二所列参数要求：
| 项目 | 单位 | 数据 |
| 触头开距 | mm | 18±1 |
| 超程 | mm | 4±1 |
| 超程触头允许磨损厚度 | mm | 3 |
| 平均合闸速度 | m/s | 1.0-1.6 |
| 平均分闸速度（触头分离12mm） | m/s | 1.3-1.7 |
| 合闸时触头弹跳时间 | ms | ≤3 |
| 三相触头合闸不同期性 | ms | ≤2 |
| 三相触头分闸不同期性 | ms | ≤2 |
| 分闸触头反弹幅值 | mm | ≤3 |
| 缓冲行程 | mm | 13±1 |
| 回路电阻 | µΩ | ≤65 |

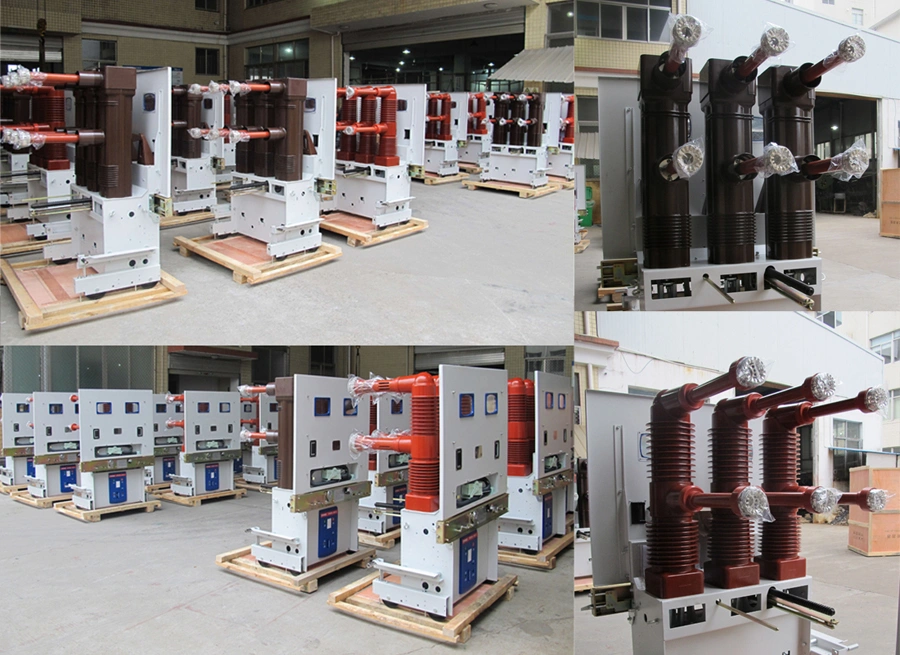

4.产品展示
