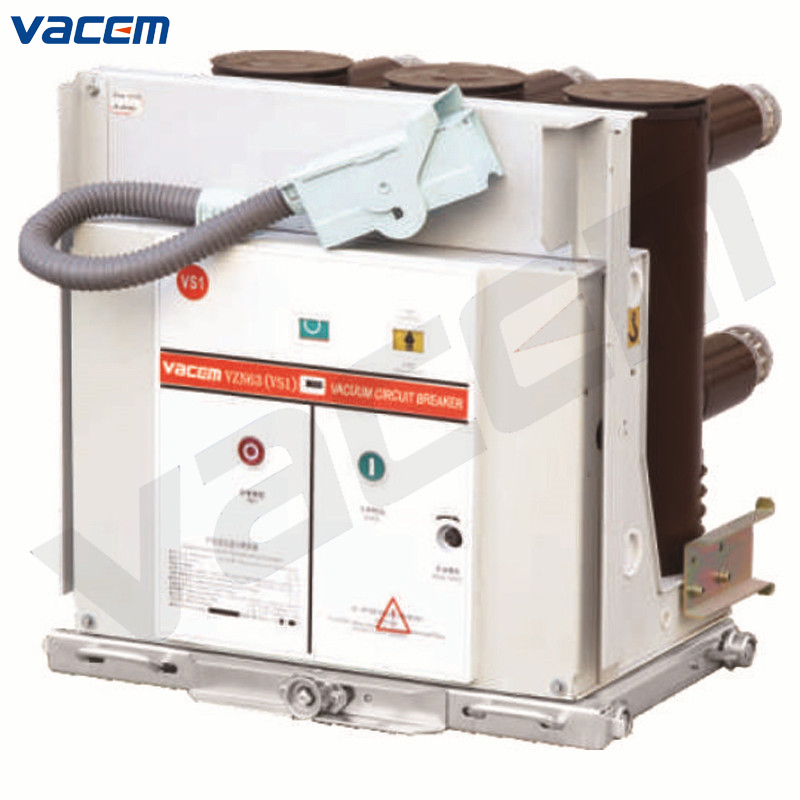

12kV户内高压真空断路器（VAC63VS1）

型号: VAC63 (VS1) -12kV
交货: FOB
最小起订量: 1 个

数量:

产品描述

基本信息

型号	VAC63 (VS1) -12kV
极数	3
类型	断路器
功能	常规断路器
证书	ISO9001-2000, CE, CCC
额定短路开断电流	20,25,31.5,40,50kA
额定短时耐受电流	20,25,31.5,40,50kA
额定短路持续时间	4s
接触行程	3~4mm
机械寿命（M2）	10,000(20,000)次
商标	VACEM
原产地	中国温州

1.概述

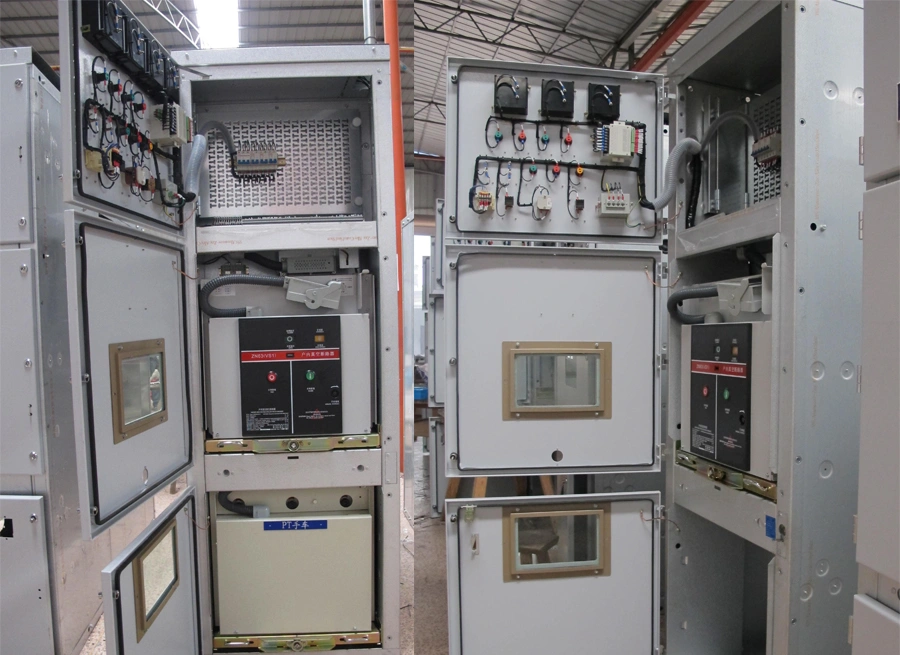

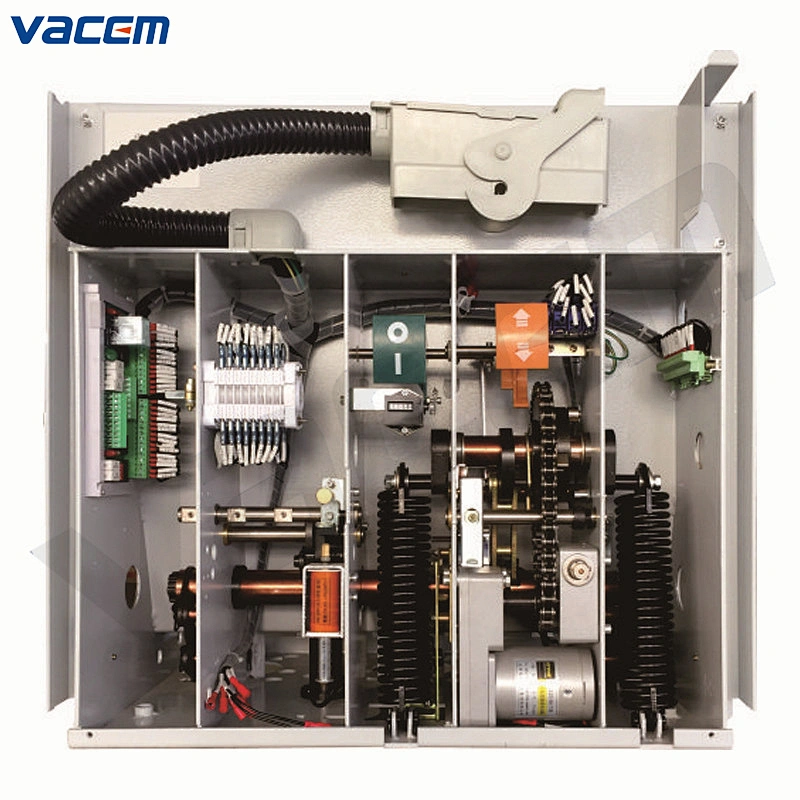

VAC63(VS1)1-12户内高压真空断路器是三相交流50Hz，额定电压12kV的户内开关设备，适用于工矿企业，电厂，变电站，电力设施以及频繁操作场所的控制和保护，可采用VET操作机构和断路器集成设计。由于固定安装单元也可以配备特殊的推进机构，手推车单元的组成部分使用了一些主回路，可以使用整体实心密封柱，可靠性高，免维护，以实现更小的断路器，可以配备配有KYN2BA 12(GZS)和其他手推车开关柜。在家庭中，它也可以与固定XGN开关柜一起使用。

VAC63是常规类型的机构，VAC83在VAC63的基础上进行了改进。所有VAC83机构都可以用VAC63机构代替，它们是通用机构。

2.主要技术参数

项目	单位	数据
额定电压	kV	12
额定频率	Hz	50
额定绝缘水平1分钟工频耐受电压极对地	kV	42
额定绝缘水平1分钟工频耐压相	kV	48
额定绝缘水平雷电冲击耐受电压极对地	kV	75
额定绝缘水平雷电冲击耐受电压相	kV	85
二次回路工频耐受电压	V	2000
额定电流①	A	630,1250, 1600, 2000, 2500, 3150, 4000, 5000
额定短路开断电流	kA	20, 25, 31.5, 40, 50
额定短时耐受电流	kA	20, 25, 31.5, 40, 50
额定短路持续时间	s	4
额定峰值耐受电流	kA	50, 63, 80, 100, 125
额定短路关合电流	kA	50, 63, 80, 100, 125
额定短路电流开断次数（E2级）	次	30
额定单个/背对背电容器组开断电流	A	630/400, 800/400
触头开距	mm	11±1
接触行程	mm	3~4
触头允许磨损厚度	mm	3
平均分闸速度	m/s	0.9~1.4
平均合闸速度	m/s	0.5~1.0
触头合闸弹跳时间	ms	≤2
不同相的分合速度	ms	≤2
分闸触头反弹幅度	mm	≤2
分闸时间 (额定电压)	ms	20~50
合闸时间 (额定电压)	ms	30~70
机械寿命（M2）	ms	10,000(20,000)
额定操作电压	V	AC110/220 DC110/220
额定操作顺序		O-0-CO-180s-CO
