基本信息
| 型号 | VAC83-24kV |
| 极数 | 3 |
| 类型 | 断路器 |
| 功能 | 常规断路器 |
| 证书 | ISO9001-2000, CE, CCC |
| 额定峰值耐受电流 | 50,63,80kA |
| 额定短路开断电流 | 20,25,31.5kA |
| 触头开距 | 12~14 mm |
| 接触行程 | 3~5mm |
| 机械寿命 (M2) | 10,000(20,000)次 |
| 商标 | VACEM |
| 原产地 | 中国温州 |
1.概述
VAC83-24kV系列真空断路器是由VACEM有限公司。自主研发的新型户内开关设备。适用于24kV电力系统。
机构部分采用优化的组合弹簧操作机构，可靠性高，使用寿命长，免维护。
VAC83-24kV系列真空断路器可作为工矿企业电力设备的保护和控制单元，特别适用于操作频繁，多次断开短路的恶劣环境。
2.主要技术参数
| 项目 | 单位 | 参数 |
| 额定电压 | kV | 24 |
| 额定频率 | Hz | 50 |
| 额定绝缘水平：1min工频耐受电压极对地 | kV | 65 |
| 额定绝缘水平：1min工频耐压相 | kV | 79 |
| 额定绝缘水平：雷电冲击耐受电压极对地 | kV | 125 |
| 额定绝缘水平：雷电冲击耐受电压相 | kV | 145 |
| 二次回路工频耐受电压 | V | 2000 |
| 额定电流 | A | 630,1250, 1600, 2000, 2500, 3150 |
| 额定短路开断电流 | kA | 20, 25, 31.5 |
| 额定短时耐受电流 | kA | 20, 25, 31.5 |
| 额定短路持续时间 | s | 4 |
| 额定峰值耐受电流 | kA | 50, 63, 80 |
| 额定短路关合电流 | kA | 50, 63, 80 |
| 额定短路电流开断次数（E2级） | 次 | 30 |
| 额定单个/背对背电容器组开断电流 | A | 630/400 |
| 触头开距 | mm | 12~14 |
| 接触行程 | mm | 3~5 |
| 触头允许磨损厚度 | mm | 3 |
| 平均分闸速度 | m/s | 1.1~1.6 |
| 平均合闸速度 | m/s | 0.6~1.1 |
| 触头合闸弹跳时间 | ms | ≤2 |
| 不同相的分合速度 | ms | ≤2 |
| 分闸触头反弹幅度 | mm | ≤2 |
| 分闸时间 (额定电压) | ms | 20~50 |
| 合闸时间 (额定电压) | ms | 30~70 |
| 机械寿命（M2） | 次 | 10,000(20,000) |
| 额定操作电压 | V | AC110/220 DC110/220 |
| 额定操作顺序 | 分-0.3s-合分-180s-合分 |

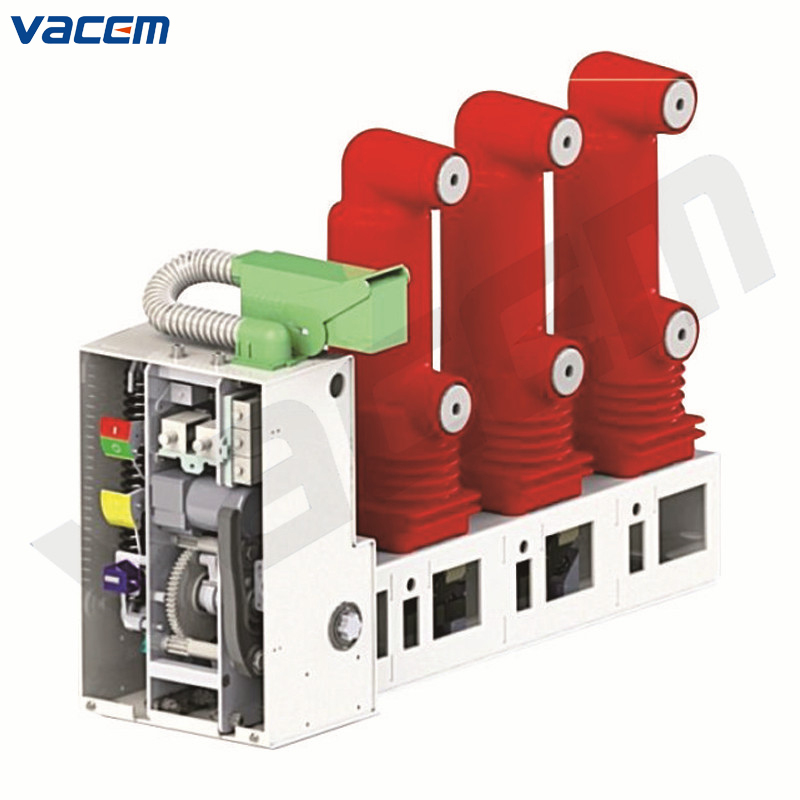

3.产品展示
