12kV户内高压永磁真空断路器（VAC68）

基本信息

 1.概述

    VAC68-12kV系列永磁固封式户内真空断路器是三相交流50Hz，额定电压为12kV的户内开关设备。配装我公司自行研发的永磁操动机构，供工矿企业、发电厂及变电站作为电气设施的控制和保护之用。该产品具有极高的可靠性和长寿命等特点，特别适用于频繁操作、多次开断短路电流等条件恶劣的场所。

注：本型号产品的真空灭弧室固封极柱换成普通绝缘筒的安装方式时，型号为VAC68-12.

2.主要性能特点

1) 高可靠，长寿命，免维护。

2) 国内首创永磁操动机构机械寿命高达10万次。

3) 与传统的操动机构机相比较，无须机械脱、锁扣装置，零部件数量大为减少，工作时仅有一个运动部件，故障率极低。

4) 机构操作与灭弧室分、合闸特性高度匹配。

5) 分合闸操作可靠的双稳态。

6) 具有防跳功能。

7) 具有控制电源低电压拒合报警功能。

8) 机构手动分闸与电动分闸速度相同，在二次电源故障情况下，应用于紧急分闸。

9) 交流或直流储能操作型，工作电流<2A，停电后2小时内可做一次分、合、分操作。

10) 具有极高可靠性的操作控制电路模块，在运行时可耐受雷击、电涌等严酷条件。

11) 通用性强，安装尺寸与VAC63（VS1）系列产品兼容。

3.主要技术参数

注：额定电流大于3150A时，应有通风措施。根据所选用的真空灭弧室而有所差别。

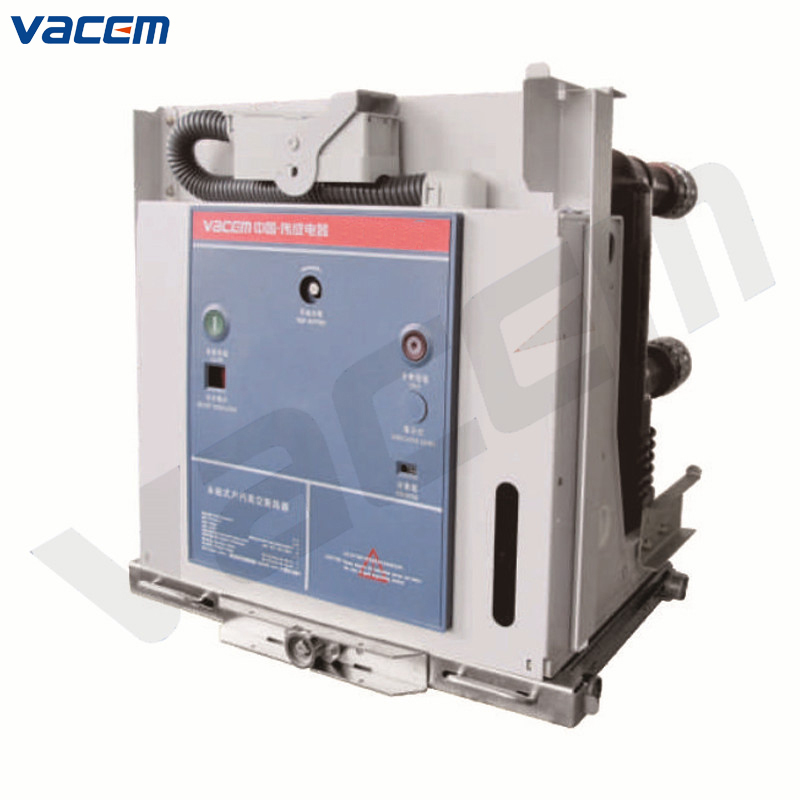

4.产品展示

5.国际博览会
