一、概述

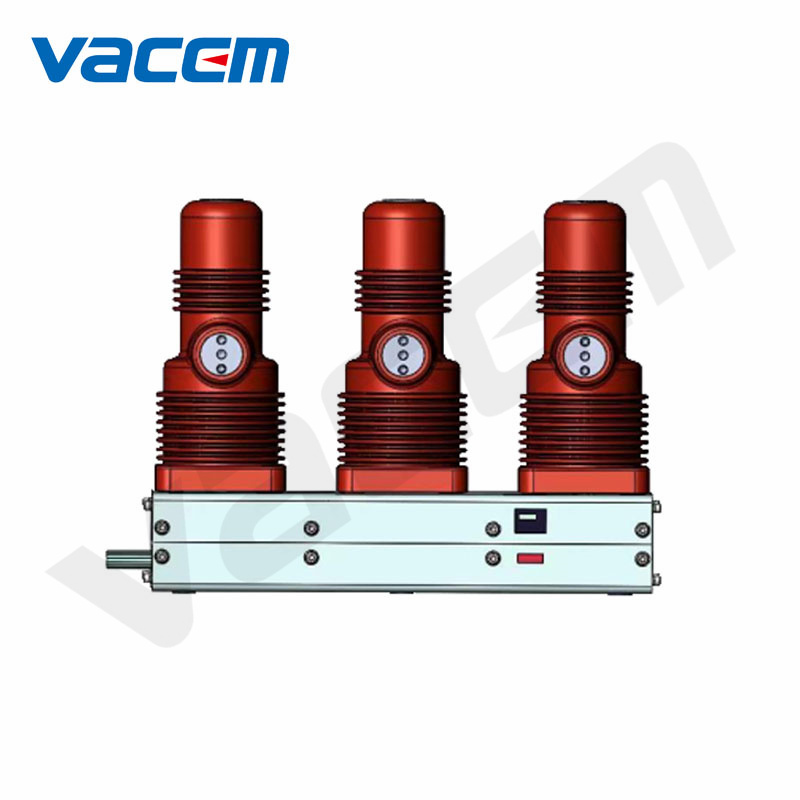

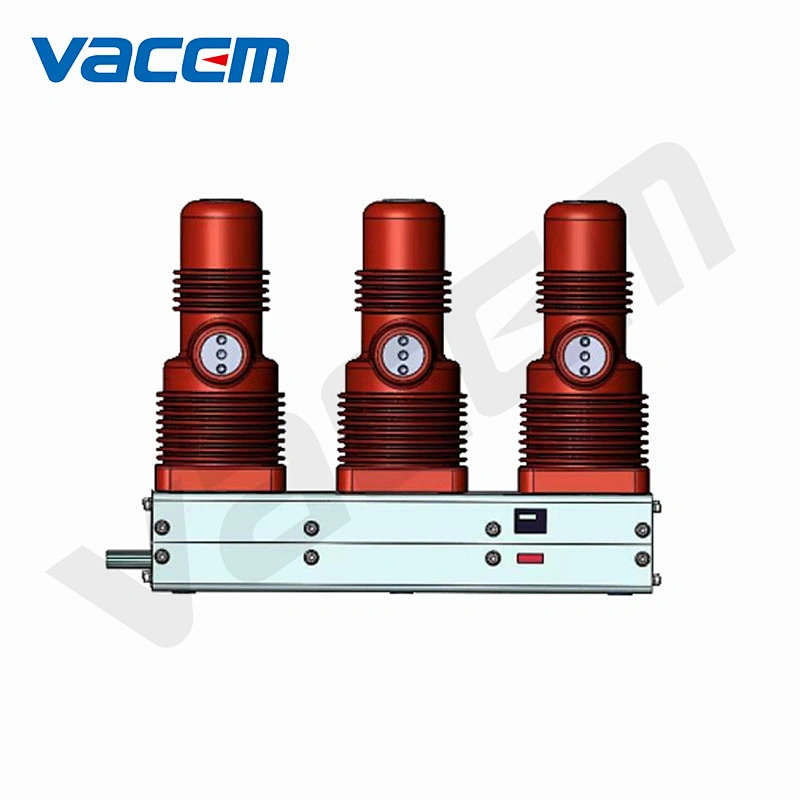

VVS-12/630-25 型永磁操动机构真空断路器是我司开发的具有快分功能的断路器。
永磁机构真空断路器为户内安装、空气绝缘，用于开合各种不同性质的电力负荷，适用于城网、农网等电网建设和改造工程中，尤其是用于在工作电流范围内频繁操作和对短路开断性能有一定要求的场合。该产品吸纳国内外先进技术及工艺，具有智能化、高可靠、寿命长、免维护等特点，使用时对周围环境无污染，是绿色环保产品。
二、技术参数
表1 技术参数
序号 | 参数名称 | 单位 | 数值 | |
1 | 额定电压 | kV | 12 | |
2 | 额定频率 | Hz | 50 | |
3 | 额定绝缘水平 | 1min工频耐压 | kV | 42/48 |
雷电冲击耐压 | 75/85 | |||
4 | 额定电流 | A | 630（1000；1250） | |
5 | 局放值（14.4kV/1min） | pC | ≤5 | |
6 | 额定短时耐受电流 | kA | 20（25；31.5） | |
7 | 额定峰值耐受电流 | kA | 50（63:80） | |
8 | 额定短路电流持续时间 | S | 4 | |
9 | 额定短路电流开断次数 | 次 | 30 | |
10 | 额定热稳定时间 | S | 4 | |
11 | 机械寿命 | 次 |
| |
12 | 额定储能电压 | V | AC/DC: 24V;48V;110V;220V | |
13 | 额定合分闸操作电压 | V | AC/DC:24V;48V;110V;220V | |
10000
表2 机械参数
序号 | 参数名称 | 单位 | 参 数 |
1 | 触头开距 | 8.5±0.3 | |
2 | 触头超行程 | mm | 2.5±0.5 |
3 | 合分闸不同期性 | ms | ≤2 |
4 | 触头合闸弹跳时间 | ms | ≤2 |
5 | 相间距 | mm | (150;180;200;230;250;275;300)±1.0 |
6 | 合闸速度 | m/s | 0.8±0.2 |
7 | 分闸速度 | m/s | 1.6±0.2 |
8 | 合闸时间 | ms | ≤50 |
9 | 分闸时间 | ms | ≤15（固有时间小于5） |
10 | 控制器储能时间 | s | ＜5 |
