基本信息
| 型号 | LW36-126 |
| 极数 | 3 |
| 类型 | 断路器 |
| 功能 | 常规断路器 |
| 证书 | ISO9001-2000, CE, CCC |
| 额定短路电流持续时间 | 4s |
| 控制电路电压 | DC 110V or 220V |
| 机械寿命 | 6000 次 |
| 额定操作顺序 | O-0.3s-CO-180s-CO |
| 重量 | 1500Kg |
| 商标 | VACEM |
| 原产地 | 中国温州 |
1.概述
LW36-126户外自能式高压SF6断路器是适用于交流50Hz、126kV的电力系统中，作为电力系统的控制和保护设备，也可作为联络断路器使用。
2.主要技术特点
1) 断路器采用自能灭弧原理，开断能力强，满容量开断达20次；
2) 配新型高可靠弹簧操动机构，机械可靠性可达6000次；配CT24或新型弹簧机构，机械可靠性高，维修工作量少；
3) 绝缘水平高
4) 厚钢板整体框架，具有高抗震能力；
5) 机构箱不锈钢外壳，架体为热镀锌，防腐性能好。
3.主要技术参数
| 项目 | 单位 | 参数 |
| 海拔高度 | m | 1000，2000，3000 |
| 环境温度 | ºC | -30~+40 |
| 额定电压 | kV | 72.5 126 256 |
| 额定电流 | A | 2500 3150 |
| 额定频率 | Hz | 50 |
| 额定短路开断电流 | kA | 31.5 40 |
| 额定短路关合电流 | kA | 80 100 |
| 额定短时耐受电流 | kA | 31.5 40 |
| 额定峰值耐受电流 | kA | 80 100 |
| 额定工频耐受电压 | kV | 对地：230 断口间230+73*(反向加压) |
| 额定雷电冲击耐受电压 | kV | 对地：550 断口间550+103*(反向加压) |
| 额定短路电流持续时间 | s | 4 |
| 额定失步开断电流 | A | 8 10 |
| 近区故障开断电流 | 90% 75% 60% | |
| 额定电缆充电闭合电流 | A | 31.5 |
| 额定操作顺序 | 分-0.3s-合分-180s-合分 | |
| SF6气体压力（20℃表压） | Mpa | 0.6 |
| 机械寿命 | 次 | 6000 |
| 控制回路电压 | V | DC 110 或 220 |
| 爬电比距 | mm/kV | 25 31 |
| 重量 | kg | 1500 |

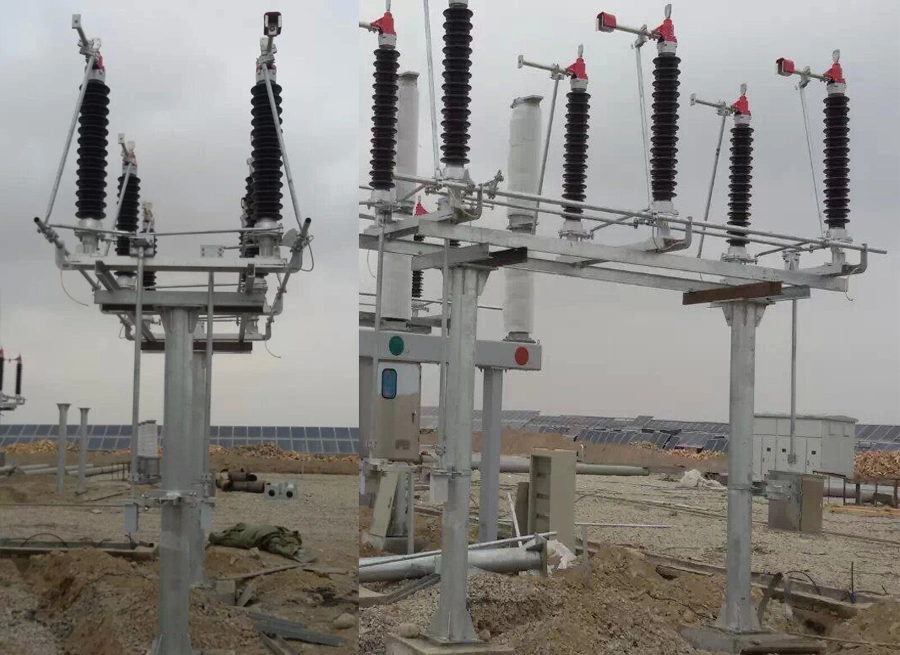

4.产品展示
