基本信息
| 型号 | VFL(R)N48 |
| 系列 | 3 |
| 证书 | CE, ISO9001 |
| 品牌 | Vacem |
| 额定功率负载开断电流 | 630A |
| 额定短时耐受电流 | 20kA |
| 额定峰值耐受电流 | 50kA |
| SF6气体压力（20℃表压） | 0.045MPa |
| 手动操作最大力矩 | 85Nm |
| 商标 | VACEM |
| 原产地 | 中国温州 |
1.概述

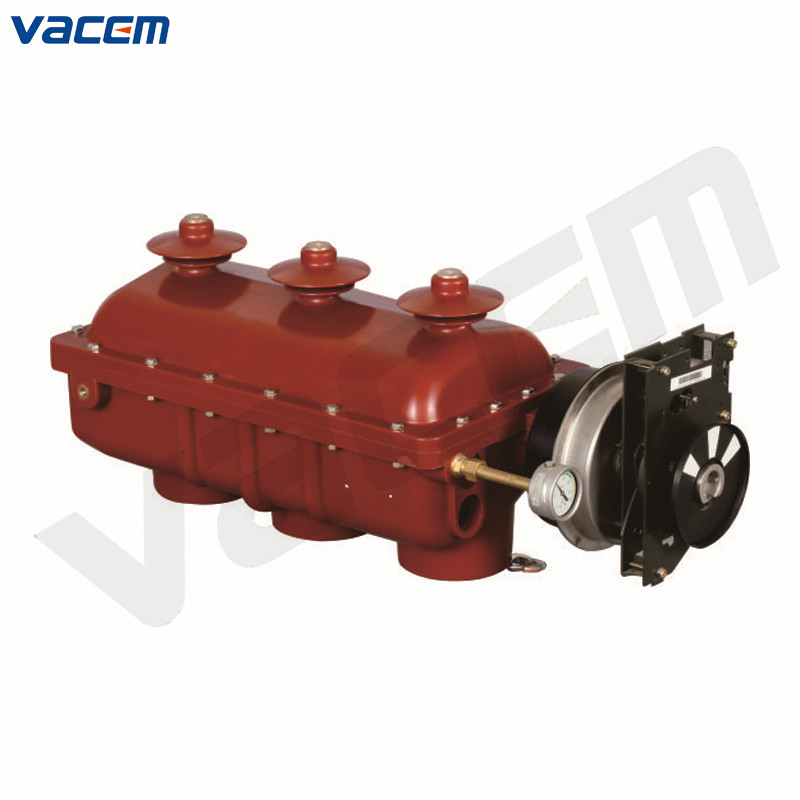

VFL(R)N48户内高压SF6负荷开关和LBS熔断器组合用于三相交流50 / 60Hz RMU和电站。该开关适用于保护12kV电力系统的有载情况。开关可以切断有载电流，闭环电流 空载变压器容量和电缆充电电流。当电流在额定短路断开电流范围内时，带熔断器组合的开关可切断任何电流。它们适用于RMU，组合变压器等。
2.主要技术参数
| 项目 | 单位 | 参数 |
| 额定电压 | kV | 12 |
| 额定电流 | A | 630 |
| 额定频率 | Hz | 50/60 |
| 额定功率负载开断电流 | A | 630 |
| 额定闭环开断电流 | A | 630 |
| 额定电缆充电开断电流 | A | 10 |
| 额定短路关合电流（峰值） | kA | 50 |
| 额定短时耐受电流持续时间 | s | 2 |
| 额定短时耐受电流 | kA | 20 |
| 额定峰值耐受电流 | kA | 50 |
| 额定短时工频耐受电压 | kV | 42 |
| 额定雷电冲击耐受电压 | kV | 75 |
| 额定短时工频耐受电压（断口） | kV | 48 |
| 额定雷电冲击耐受电压（断口） | kV | 85 |
| 回路电阻 | μΩ | ≤65 |
| SF6额定压力（20℃表压） | Mpa | 0.045 |
| 机械寿命（负荷开关） | 次 | 3000 |
| 机械寿命（接地开关） | 次 | 2000 |
| 手动操作最大力矩 | Nm | 85 |
| 配套熔断器类型 | XRNT(kV) | 10 |
3.产品展示
