基本信息
| 型号 | VACK4 |
| 系列 | 3 |
| 证书 | CE, ISO9001 |
| 品牌 | Vacem |
| 额定电流 | 400,630,1250A |
| 额定短路持续时间 | 3s |
| 额定电缆充电电流 | 25A |
| 额定负荷开断耐受电流 | 400,630,1250A |
| 额定闭环开断电流 | 400,630,1250A |
| 商标 | VACEM |
| 原产地 | 中国温州 |
1.概述
VACK4杆式负荷开关是用于户内开关设备的通用负荷开关，符合VDE 0670第301部分，VDE 0670第303部分和IEC 60265-1标准。
适用于实际操作中所有负荷的安全可靠切换，特别适用于在负载和空载条件下切换变压器，电容器组，电缆，架空线路，负载和空载条件下的三通和环线。
在OFF位置，负荷开关具有可见的绝缘间隙，因此符合VDE法规0670第2部分对隔离开关的要求。
由于采用了最佳的触点设计和操作机制，可以实现高开关速度，因此可以安全地控制大通电流。VACK4 负荷开关能够在额定容量范围内闭合现有短路，而不会给操作员或设备造成任何风险。
2.主要技术参数
| 技术规格 | |||||
| 额定电压 | kV | 12 | 17.5 | 24 | |
| 额定绝缘水平 | 额定工频耐受电压 | kV | 28/32 | 38/45 | 50/60 |
| 额定雷电冲击耐受电压 | kV | 75/85 | 95/100 | 125/145 | |
| 额定频率 | Hz | 50/60 | 50/60 | 50/60 | |
| 额定电流 | A | 400/630/1250 | 400/630 | 400/630 | |
| 额定短路关合电流 | 负荷开关 | kA | 63 | 50 | 40 |
| 接地开关 | kA | 63 | 50 | 40 | |
| 额定短时耐受电流 | 负荷开关 | kA | 25 | 20 | 16 |
| 接地开关 | kA | 25 | 20 | 16 | |
| 额定短路持续时间 | S | 3 | 3 | 3 | |
| 额定负荷开断耐受电流 | A | 400/630/1250 | 400/630 | 400/630 | |
| 额定闭环开断电流 | A | 400/630/1250 | 400/630 | 400/630 | |
| 额定电缆充电电流 | A | 25 | 25 | 25 | |

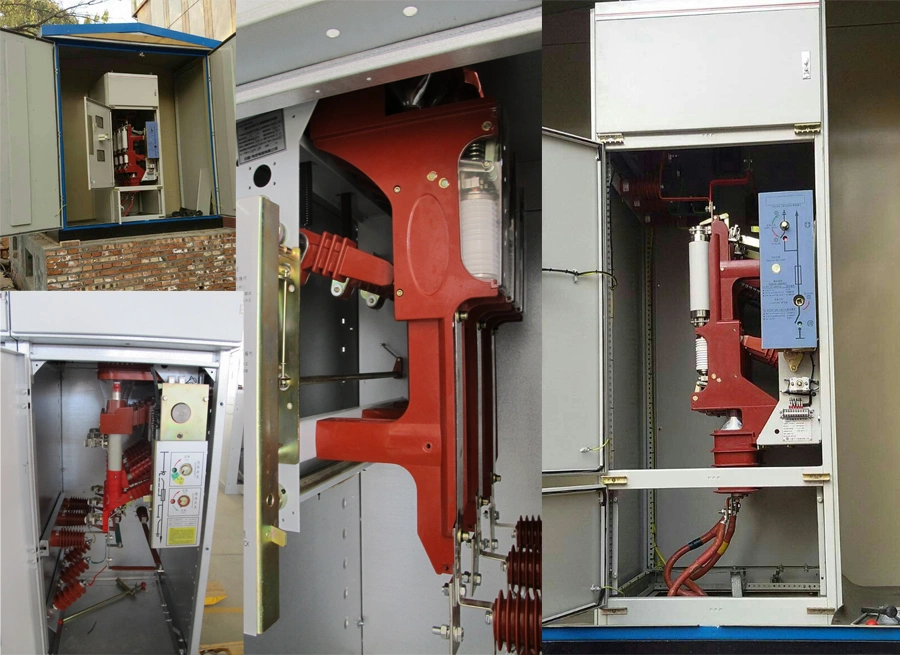

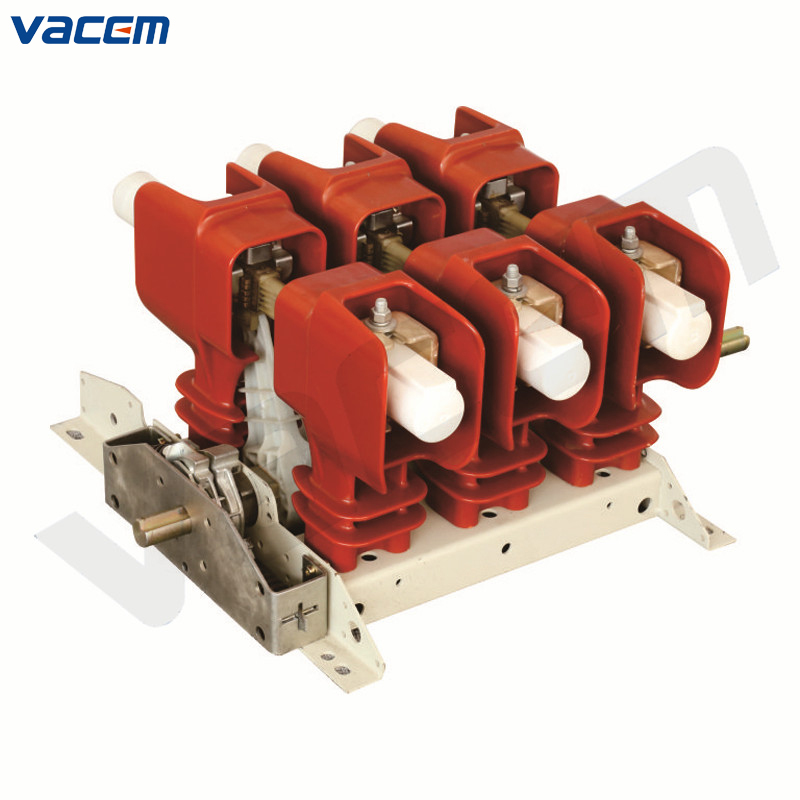

3.产品展示
4.国际博览会
