基本信息
| 型号 | VACFR12-12D/T125-31.5 |
| 系列 | 3 |
| 证书 | CE, ISO9001 |
| 品牌 | Vacem |
| 额定电流 | 125A |
| 额定热稳定电流 | 20(4s)kA |
| 额定动稳定电流 | 50kA |
| 额定转移电流 | 1.2kA |
| 额定电缆充电电流 | 10A |
| 商标 | VACEM |
| 原产地 | 中国温州 |
1.概述
VACFR12A-12D / T125A-31.5kA型交流高压负荷开关-熔断器组合电器是VFKN12A-12D负荷开关与S□LAJ-12（XRNT□-10）高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠断开直至短路电流的任何电流；负荷开关断开工作电流，熔断器断开短路电流，联合断开工作电流与全短路之间的任何过电流，同时熔断器通过撞击器使负荷开关分闸。
2.主要技术参数
| 项目 | 单位 | VACFR12-12D/T125-31.5 |
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 125 |
| 1 min工频耐受电压 | kV | 相间,对地 42; 隔离断口 48 |
| 雷电冲击耐受电压 | kV | 相间,对地 75; 隔离断口 85 |
| 额定热稳定电流 | kA | 20(4s) |
| 额定动稳定电流 | kA | 50 |
| 额定关合电流（峰值） | kA | 50 |
| 额定短路开断电流（预期值） | kA | 31.5 |
| 临界开断电流式最大I2*T | kA | 按熔断器特性曲线 |
| 最小开断电流 | kA | 按熔断器特性曲线 |
| 额定转移电流 | kA | 1.2 |
| 最大开断电流 | kA | 1.8 |
| 开断空载变压器容量 | kVA | 1250 |
| 额定电缆充电电流 | A | 10 |
| 额定有功负载电流开断次数 | 次 | 6000 |
| 撞击器触发负荷开关分闸时间 | S | <0.06 |
| 接地开关热稳定电流 | kA | 20(2s) |
| 接地开关动稳定电流（峰值） | kA | 50 |
| 电动机操作电源电压 | V | AC/DC 220 |
3.机械特性技术参数
| 项目 | 单位 | 参数 |
| VACFR12-12D/T125-31.5 | ||
| 动触头行程 | mm | 200(+8,-2) |
| 相间中心距离（机构贮能前） | mm | 210±1.5 |
| 动触头开距 | mm | 40±2 |
| 辅助触头开距 | mm | ≥150 |
| 三相分合闸不同期性 | ms | ≤3 |
| 刚分速度 | m/s | ≥2.8 |
| 刚和速度 | m/s | ≥3.8 |
| 金属活门对导电筒距离 | mm | ≥125 |
| 接地开关断开距离 | mm | ≥150 |
| 主回路电阻 | μΩ | ≤300 |
| 最大操作力矩 | N.m | ≤160 |
注：1）测量辅助触头开距，可测量静弧触头对导电筒喷端面加厚24mm。
2）在测量VFKRN12A-12D组合电器的主回路电阻时，熔断器用阴抗可忽略不计的导电棒代替。

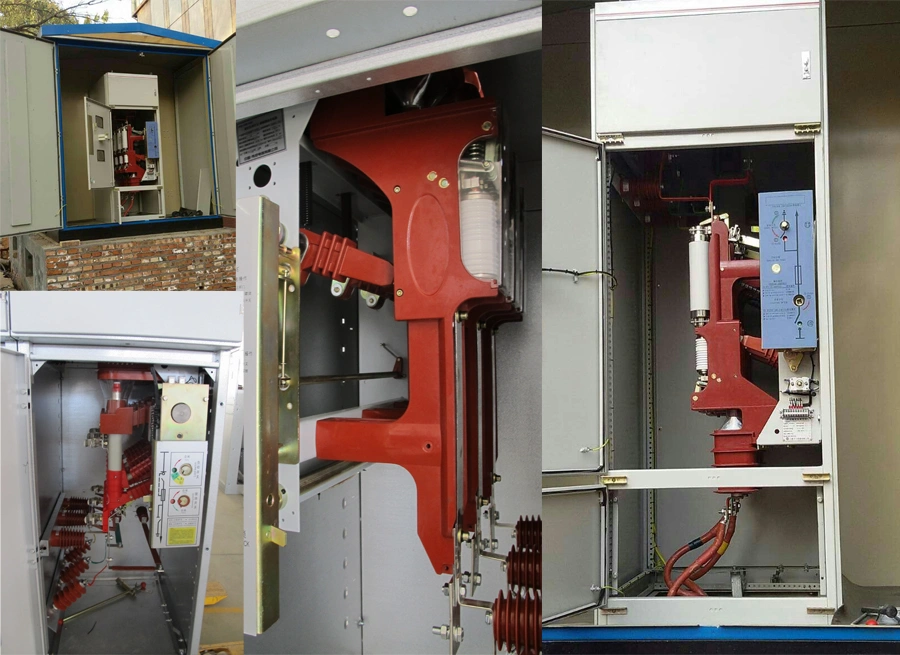

4.产品展示
