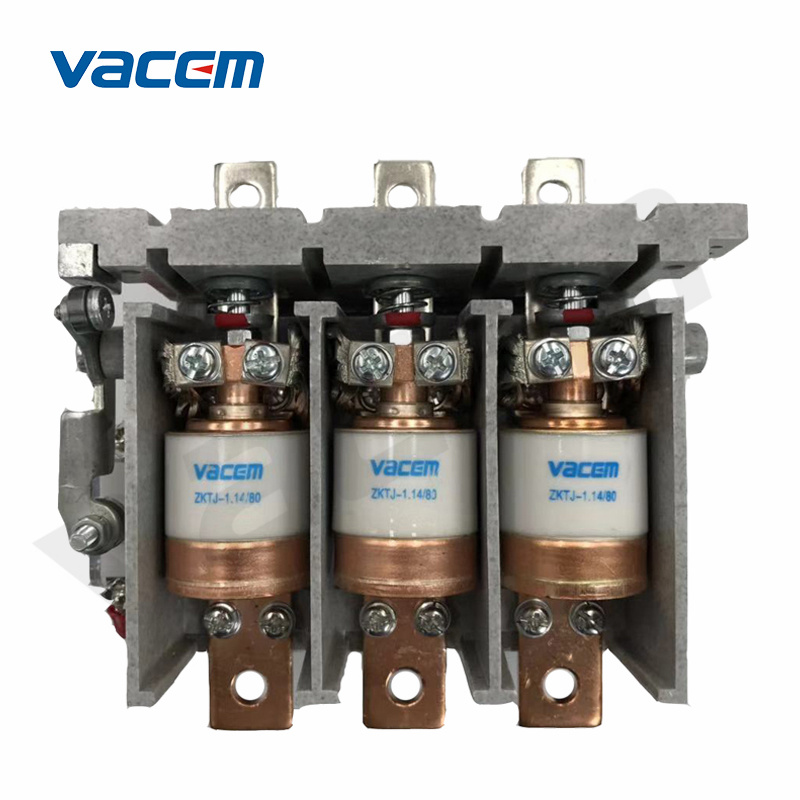

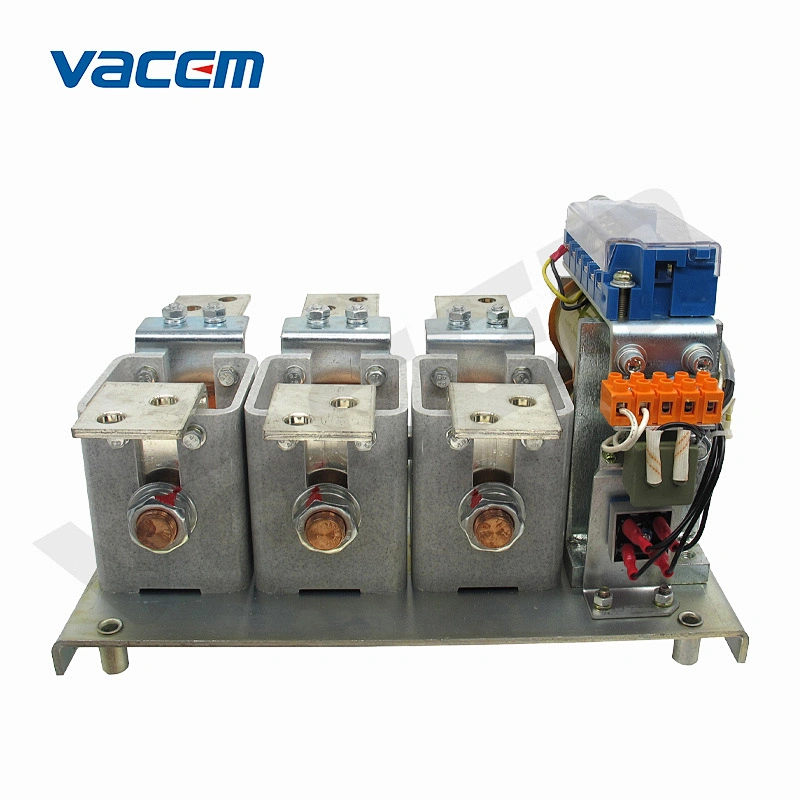

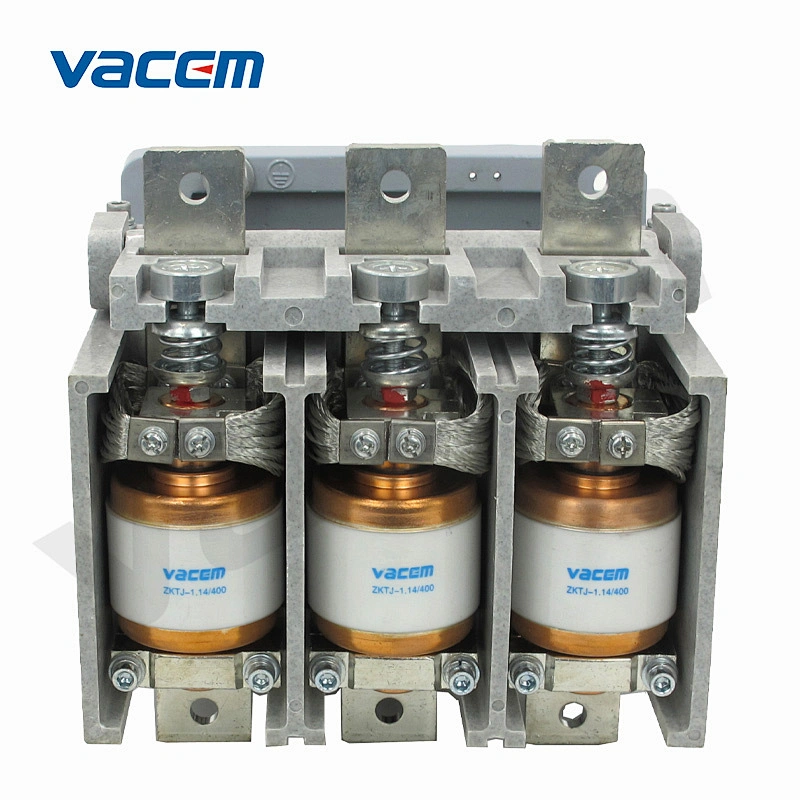

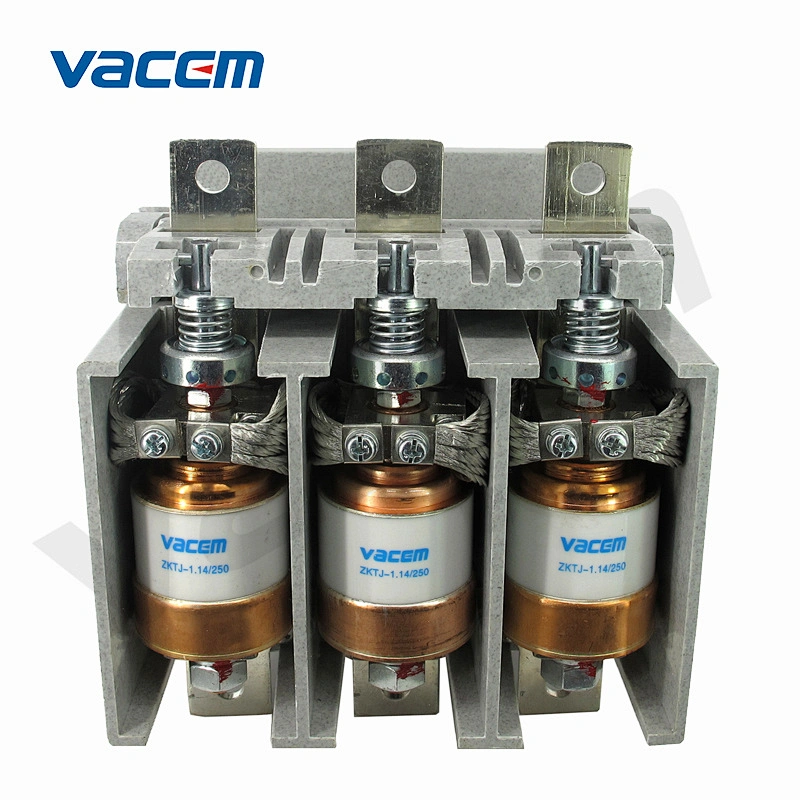

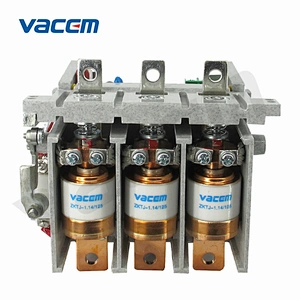

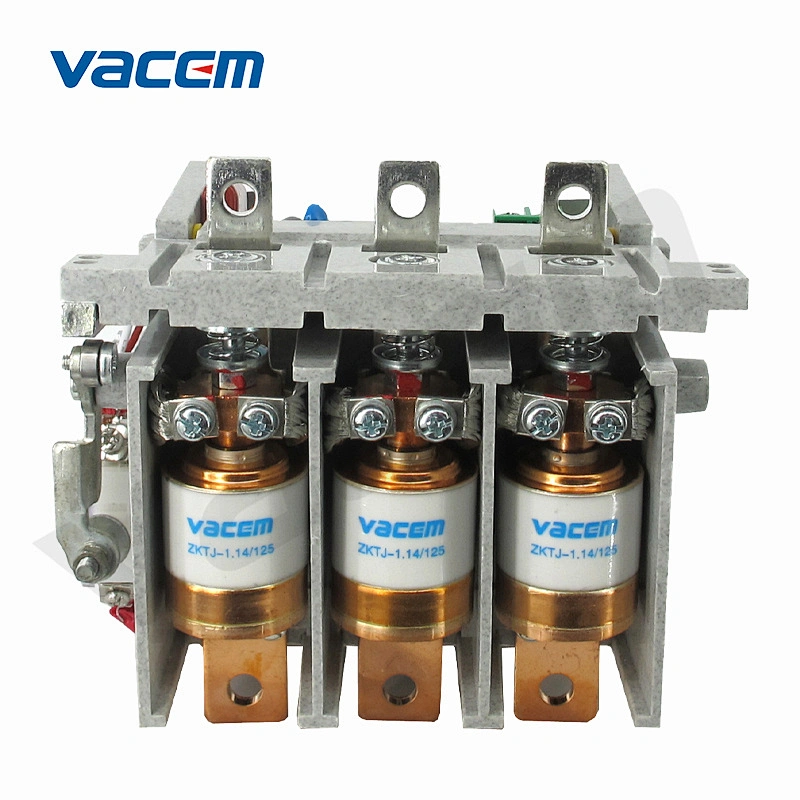

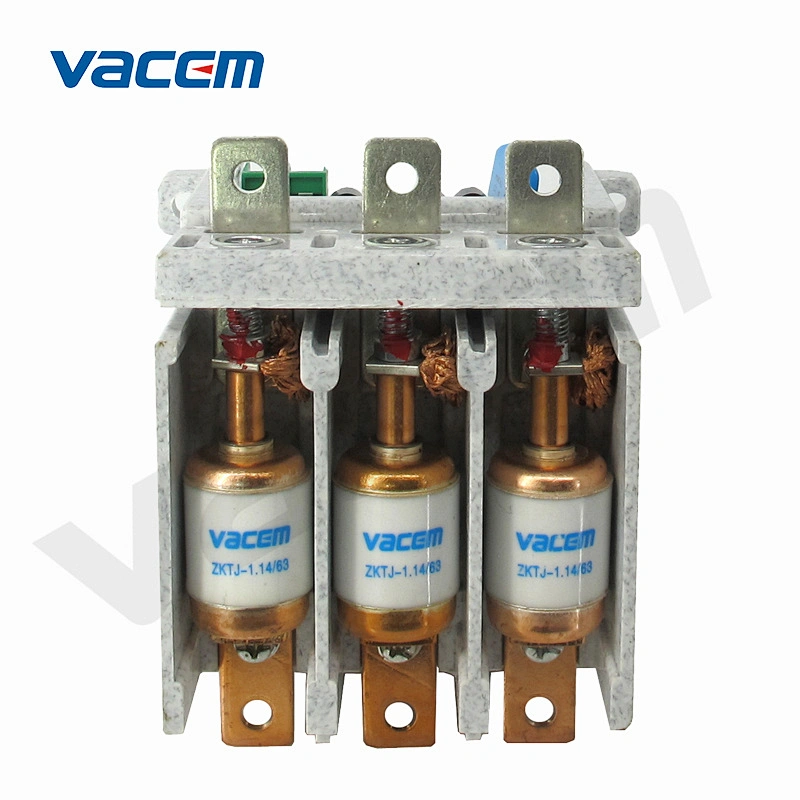

1.14kV 63A 80A 125A 250A 400A 630A矿用低压真空接触器（VACJ5）

基本信息

一、概述
  VACJ5系列交流真空接触器采用真空作为灭弧介质，具有以下特点：
  灭弧能力强，耐压性能好，容量大，体积小，重量轻，寿命长，抗腐蚀能力强，分断能力强，更换方便，安全可靠，安装尺寸与CJ10-40A电容器相同。
  本接触器适用于交流50Hz、额定工作电压1140V、额定工作电流40～80A的电力系统，用于电机的通断，以及频繁启动和控制电机。特别适用于各种保护装置组成无电弧泄漏、无噪声的电磁起动器，主要用于煤矿、石油、钢铁、冶金、化工、厂矿等行业。

二、使用范围

• 海拔高度：不超过2000米；

• 环境温度：不低于-5℃或不超过+40℃，24小时内平均值不超过+30℃。

• 相对湿度：＋40℃时不超过50%，温度越低，相对湿度越高；

• 安装条件：安装面与垂直面倾角不大于15°。

• 无大范围冲击和振动的场所；

• 无腐蚀金属和损坏绝缘的气体或灰尘；

• 远离雨雪的地方；

• 可在污染环境中操作。

三、结构及工作原理
  该真空接触器由真空灭弧室、底座、拐杖、电磁操动机构、辅助开关、整流装置、分闸、弹簧等组成。向接触器提供36V、50Hz的电源，电流通过向电磁线圈供电的整流装置变为直流电。电磁力克服合闸弹簧力，驱动动臂动作，拐杖旋转，导致真空灭弧室主触头闭合。同时，辅助开关的C触点被断路器断开，无触点闭合。当电源断开时，电磁驱动力出现，主触头断开后恢复闭合弹簧力，接触器处于断开状态。

四、主要技术参数

• 真空接触器的名称、型号、额定电压、额定电流，以及控制电流、控制电压。
• 数量
• 如果需要备件的数量。
