基本信息
| 型号 | GW5 |
| 极数 | 3 |
| 证书 | ISO9001-2000, CE, CCC |
| 额定电压 | 40.5kV |
| 额定电流 | 630,1000,1250,1600A |
| 商标 | VACEM |
| 原产地 | 中国温州 |
1.概述
GW5户外隔离开关为交流50Hz的户外高压电路电器设备，额定电压等级有40.5kV、72.5kV和126kV供高压线路在空载情况下进行开合以及被检修高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用，也可用于开、合小的电容或电感电流。
本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC129《交流隔离开关与接地开关》以及GB/11022《高压开关设备和控制制备标准的共用技术要求》等标准的相关规定。
2.主要技术参数
| 分类 | 型号 | 单台重量(kg) | 额定电压(kV) | 额定电流(A) | 隔离开关 | 接地开关 | 接地种类 | ||||
| 峰值耐受电流(kA) | 短时耐受电流(kA) | 峰值耐受电流(kA) | 短时耐受电流(kA) | ||||||||
| I 型 | II 型 | I 型 | II 型 | ||||||||
| 一般型（防污型） | VGW5-40.5/ | 92 | 40.5 | 630 | 50 | 20(4s) | 50 | 80 | 20 (4s) | 31.5 (4s) | 不接地, 单接地, 双接地 |
| VGW5-40.5 DI-II/ | 94 | 1000 | |||||||||
| 1250 | 80 | 31.5(4s) | |||||||||
| 1600 | |||||||||||
3.结构特征

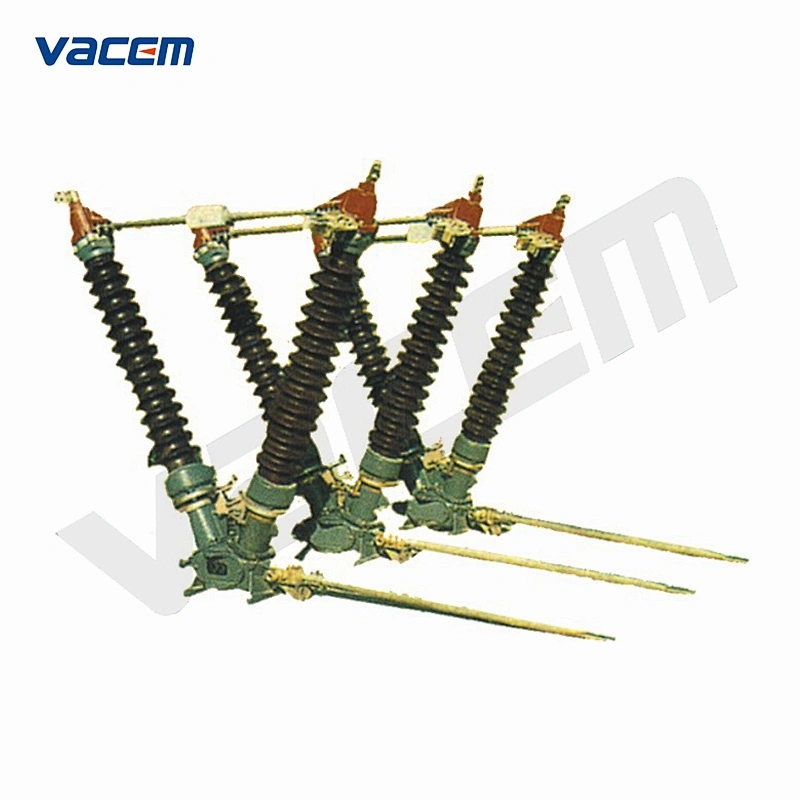

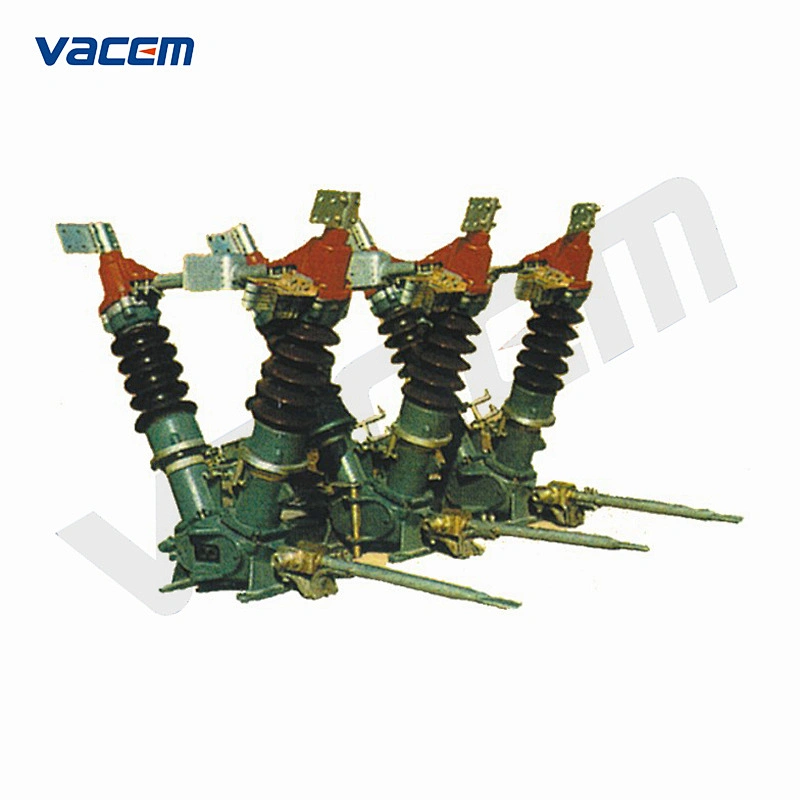

每台隔离开关单级由两个支柱绝缘子，分别固定在一个底座上，交角为50°构成V型结构，主要由以下几部分组成：底座部分、支柱绝缘子、接线座部分、触头部分、接地刀、接地静触头、接线端子等。
本隔离开关分不接地、单接地和双接地三种，主轴与接地刀之间具有机械连锁，并带辅助开关。开关的操作方式有手动和电动两种。
4.特点
1) 转动灵活，开合自如。由于采用滚动轴承传动，所以在转动过程中较为灵活，操作比较省力。
2) 通过伞齿轮机构来传动，从而保证两柱的分合闸动作一致。
3) 分合闸有限位装置，保证触头接触在最佳位置。同时，操作完毕手柄被锁环扣住，以免发生有无意识的外力作用下自由分合，从而保证了分合闸位置的可靠性。
4) 触头开距大，有足够裕量的绝缘隔离断口，从而保证了其安全性。
5) 接地与不接地共有三种方式，主轴与接地之间有可靠的机械连锁，从而保证安全，用户可根据需要选定接地方式。
6) 根据用户的方便，操动机构可以安装在任一极的下方，操动效果一样。

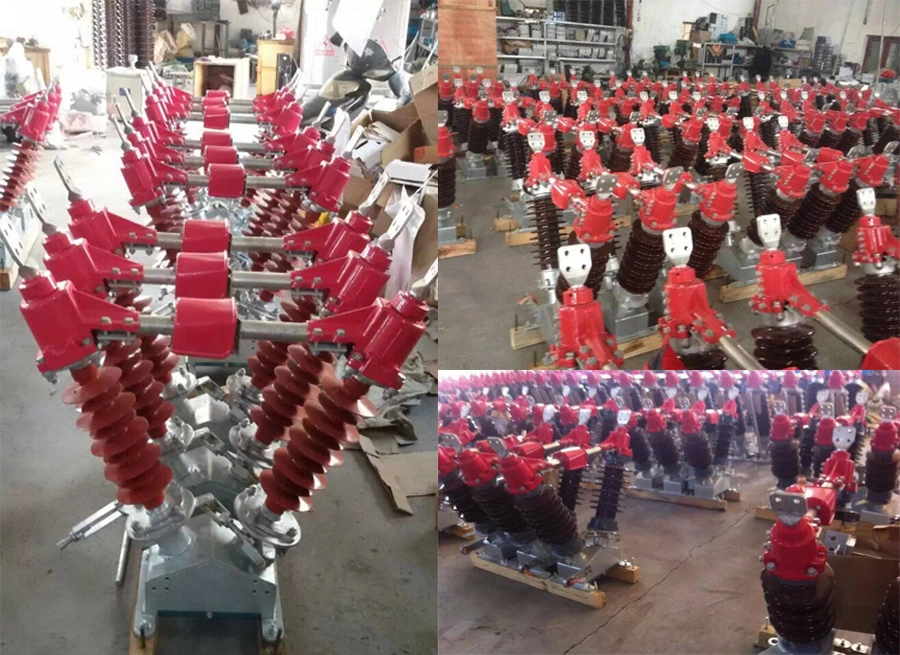

5.产品展示
