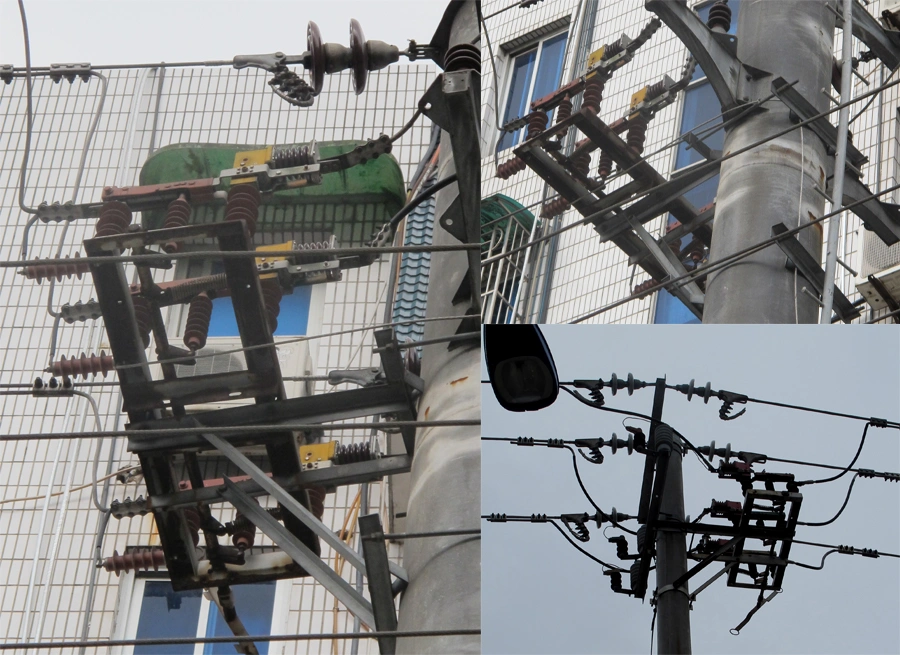

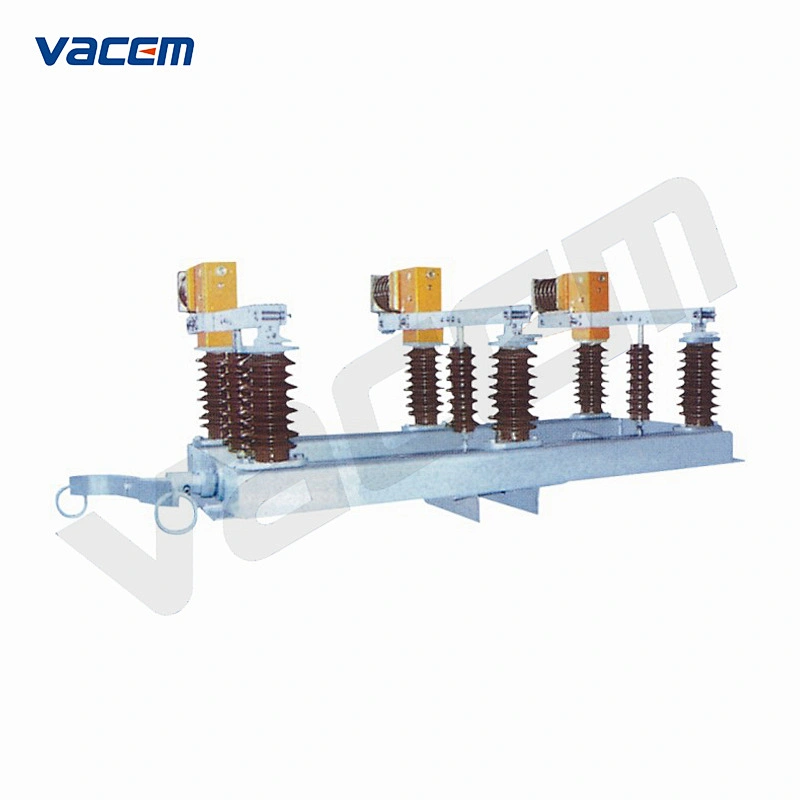

12kV户外高压隔离真空负荷开关 (FZW32)

型号: FZW32-12D/T630-20
交货: FOB
最小起订量: 1 个

数量:

产品描述

基本信息

型号	FZW32-12D/T630-20
系列	3
证书	CE, ISO9001
品牌	Vacem
额定功率负载开断电流	630A
额定空载变压器容量	1600kVA
额定短路持续时间	4s
机械寿命	10,000 次
额定短路关合电流	50kA
商标	VACEM
原产地	中国温州

1.概述

FZW32-12D/T630-20型户外高压隔离真空负荷开关是我公司生产的新一代高压电器产品，各项技术性能指标全部达到GB3804和IEC标准。该产品主要为城网、农网建设和改造而设计，适用于额定电压12kV,三相交流50Hz的供电网络中。该产品底架采用不锈钢材料或热镀锌外加紫外线保护涂料的碳钢，确保了机体在户外环境的正常运行，零部件采用全不锈钢材料，保证了负荷开关的耐用性、稳定性和防水、放盐雾等性能，该产品外型美观、操作简便、高参数、开断能力大、安全可靠、电寿命长、可频繁操作、少维护、断口明显等极其显著的特点。操作方式采用手动、电动、远控等操作。

2.主要技术参数

项目	单位	参数
额定电压	kV	12
额定频率	Hz	50
额定电流	A	630
额定有功负载开断电流	A	630
额定闭环开断电流	A	630
5% 额定有功负载开断电流	A	31.5
额定电缆充电开断电流	A	10
额定空载变压器容量	kVA	1600
额定开断电容器组电流	A	100
1min工频耐受电压（真空断口，相间，相对地/隔离断口）	kV	42/48
雷电冲击耐受电流（相间，相对地/隔离断口）	kV	75/85
额定短时耐受电流（热稳定）	kA	20
额定短路持续时间	S	4
额定峰值耐受电流（动稳定）	kA	50
额定短路关合电流	kA	50
机械寿命	次	10000
真空灭弧室内触头允许磨损厚度	mm	≤2
手动操作力矩	Nm	≤200
负荷开关真空灭弧室装配调整：触头开距	mm	5±1
负荷开关真空灭弧室装配调整：平均分闸速度	m/s	1.1±0.2
负荷开关真空灭弧室装配调整：三相分闸同期性	ms	≤5
负荷开关真空灭弧室装配调整：三相合闸同期性	ms	≤2
负荷开关真空灭弧室装配调整：带电体之间及相对地空气距离	mm	>200
负荷开关真空灭弧室装配调整：辅助回路电阻	μΩ	≤400
