基本信息
| 型号 | VEP-24/2500-31.5(VAC703) |
| 类别 | 无机绝缘材料 |
| 证书 | ISO9001 |
| 颜色 | 棕色 |
| 品牌 | Vacem |
| 工频耐受电压 | 65(79)kV |
| 雷电冲击耐受电压 | 125(145)kV |
| 机械寿命 | 10,000 次 |
| 触头开距 | 12-14mm |
| 额定短时持续时间 | 4s |
| 商标 | VACEM |
| 原产地 | 中国温州 |

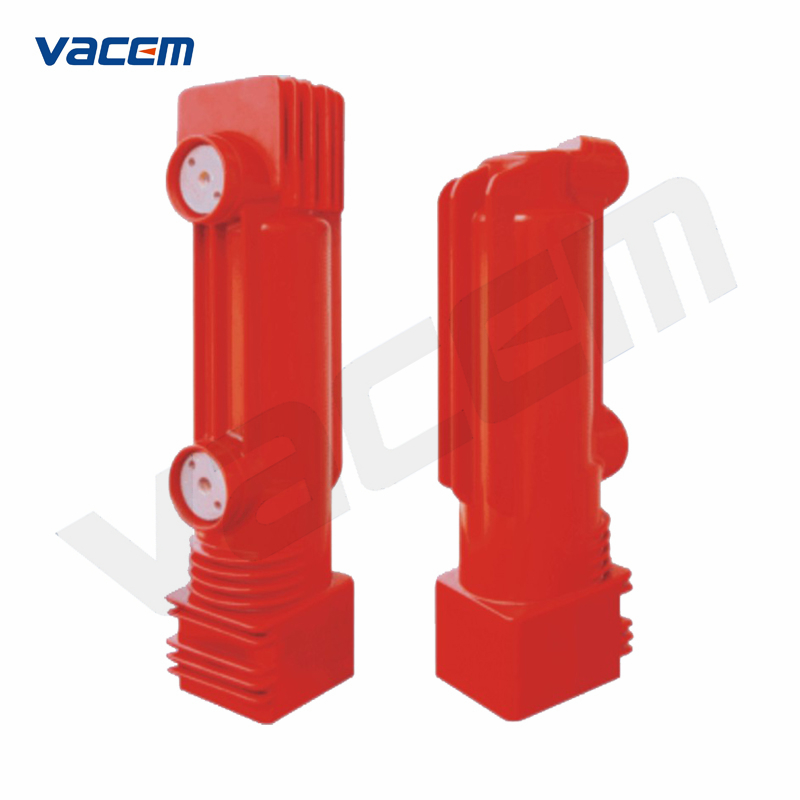

真空灭弧室固封极柱
VEP-24/2500-31.5(VAC703)
1.概述
产品特点：
真空灭弧室固封极柱产品用绝缘材料把真空灭弧室和主回路导电元件，绝缘支撑可靠地结合封接成整体，具有装配简单、重量稳定、可靠性高、耐环境污秽能力强。
使用场所：
与相应的户内外真空断路器或真空配电装置配套，特别适用于频率为50Hz/60Hz，额定电压12kV、17.5kV、24kV、27.5kV、40.5kV电力、机械、化工、冶金、矿山等部门全工况运行条件下频繁操作的场所。
产品符合或超过IEC60694以及JB-T11203-2011的要求。
2.主要技术参数
真空灭弧室主要技术参数
| 项目参数 | 单位 | 参数 |
| 额定电压 | kV | 24 |
| 额定电流 | A | 2500 |
| 额定频率 | Hz | 50/60 |
| 额定短时耐受电流（1min） | kV | 65(79) |
| 额定雷电冲击耐受电压 | kV | 125(145) |
| 额定短路开断电流 | kA | 31.5 |
| 额定短时耐受电流 | kA | 80 |
| 额定峰值耐受电流 | kA | 80 |
| 额定短路关合电流 | kA | 31.5 |
| 额定短路持续时间 | s | 4 |
| 额定单个电容器组开断电流 | A | 400 |
| 额定背对背电容器组开断电流 | A | 400 |
| 额定操作顺序 | 分-0.3s-合分-180s-合分 | |
| 额定短路开断电流开断次数 | 次 | 20 |
| 机械寿命 | 次 | 10000 |
| 触头自闭力 | N | 120±50 |
| 额定开距下触头反力 | N | 340±50 |
| 额定触头压力下限时的回路电阻 | μΩ | ≤20 |
| 触头允许磨损厚度 | mm | 3 |
| 真空灭弧室内部气体压力 | Pa | ≤1×10-3 |
| 局部放电值 | Pc | ≤5 |
配用的开关设备性能参数
| 项目参数 | 单位 | 参数 |
| 触头开距 | mm | 13±1 |
| 平均分闸速度 | m/s | 1.30±0.2 |
| 平均合闸速度 | m/s | 0.7±0.2 |
| 额定触头工作压力 | N | 4600±200 |
| 触头合闸弹跳时间 | ms | ≤2 |
| 触头分合闸不同期性 | ms | ≤2 |
| 分闸触头反弹幅值 | mm | ≤2 |
3.产品展示
